รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทรุ่น: | สาย CU/XLPE/SWA/PVC | ความดันเฉพาะ: | 1เควี |
|---|---|---|---|
| การกันความร้อน: | เอ็กแอลพีอี | ผู้ขับ: | จุฬาฯ, ทองแดง |
| เกราะ: | SWA, ลวดเหล็กหุ้มเกราะ | ขนาด: | 1 ~ 630mm2 |
| แกน: | 4 แกน | วัสดุเปลือก: | PVC, PE, LSOH |
| มาตรฐาน: | IEC / BS / IS / VDE | การรับประกัน: | 2 ปี |
| ตัวอย่างฟรี: | สามารถรับรอง | บริษัท: | กลุ่มเซิงหัว |
| ยี่ห้อ: | เอส เคเบิล | ||
| เน้น: | armoured power cable,armoured electric cable |
||

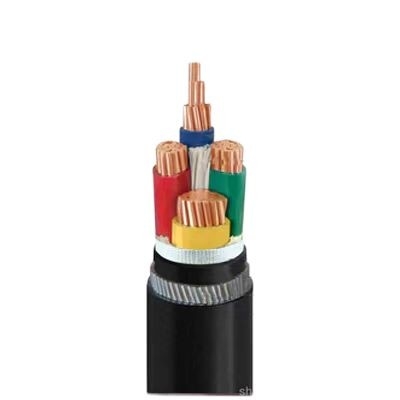

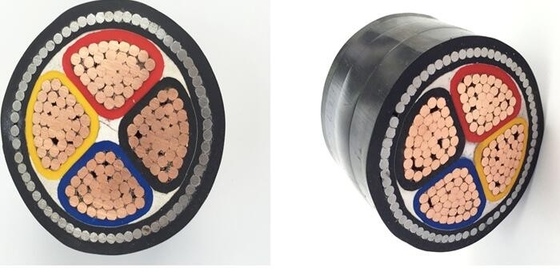

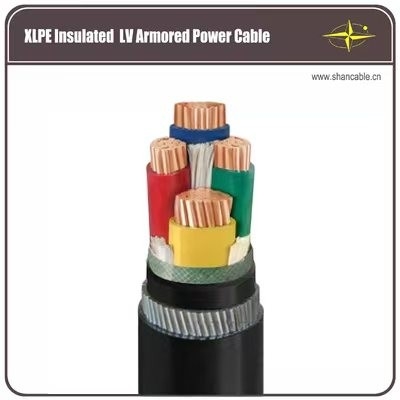

การก่อสร้าง
| ผู้ขับ | คอนดิวเตอร์ทองแดงแบบคอมแพคท์สเตรนด์ ประเภท 2 ตาม IEC 60228 |
| วงกลมเหล็กที่แข็งแกร่ง สายประสานชั้น 1 ตาม IEC 60228 | |
| การกันความร้อน | XLPE ((โพลีเอธิลีนเชื่อมต่อ) |
| เติม | PP Filler เครื่องเติม |
| เทปบรรจุ | เครื่องยนต์ |
| ภายใน | พีวีซีขัดออก |
| เสื้อเกราะ | สายเหล็ก |
| กล่องรวม |
พีวีซีที่ทนทานกับปลวก |
การใช้งาน
ใช้สําหรับสายส่งไฟฟ้าและสายกระจายไฟฟ้าที่มีความดันเฉพาะ 35kV และต่ํากว่าสายไฟฟ้า xlpe มีคุณสมบัติไม่เพียงแค่การใช้ไฟฟ้าที่ดีกลไก
ทนต่อความร้อนและการแก่ตัว ทนต่อความเครียดของสิ่งแวดล้อม และทนต่อการกัดกร่อนทางเคมี แต่ยังง่าย
โครงสร้าง น้ําหนักเบา ไม่จํากัดการวางน้ําตก และอุณหภูมิสูงสําหรับการทํางานระยะยาว
มาตรฐาน
สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความแรงกดดันระดับ 0.6/1kV
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90°C), ด่วน (130°C) หรือวงจรสั้นไม่เกิน 5 วินาที (250°C) สถานการณ์
อุณหภูมิแวดล้อม0 °C หลังจากติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x O.D สายเคเบิลสําหรับสายเคเบิลไม่มีโลหิต
15 x สายเคเบิล O.D สําหรับสายเคเบิลปักกันแบบมีแกนเดียว
15 x คาเบล O.D สําหรับเคเบิลหลายแกนที่ไม่ได้ป้อมกัน
12 x สายเคเบิล O.D สําหรับสายเคเบิลปักกันหลายแกน
รายละเอียด
| ชื่อ ผ่าตัดของตัวนํา |
สายสาย ไม่ / Dia ของผู้นํา |
ความหนาของอุปกรณ์กันไฟ | ความหนาที่ปกคลุมภายใน | ไดออฟ แอร์มาร์ดไวร์ | ความหนาของเปลือก | ประมาณ. ยามเกิน |
ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| มม2 | pc/mm | มม | มม | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/104 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/138 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/178 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/214 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/252 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/252 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/252 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/252 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 ชั่วโมง52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/252 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/252 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/252 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/252 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/297 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
เราสามารถตอบโจทย์ตารางการจัดส่งที่เข้มงวดที่สุด ตามคําสั่งซื้อ
การปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าและค่าใช้จ่ายที่เกินค่าใช้จ่ายของโครงการทั้งหมด
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และวงกลม
เทปติดตัวเองและหมวกปิดที่ไม่ใช้ไฮกรอสโกปิค เพื่อปกป้องปลายสายไฟจากความชื้น
การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลอง
ตามความต้องการของลูกค้า
