รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | สายเกราะ MV | การกันความร้อน: | เอ็กแอลพีอี |
|---|---|---|---|
| เกราะ: | เทปเหล็ก สายเหล็ก | ผู้ขับ: | ทองแดง อลูมิเนียม |
| แกน: | สามคอร์ | มาตรฐาน: | IEC, BS, IS, VDE |
| การรับประกัน: | 2 ปี | ตัวอย่างฟรี: | ใช่ |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | 6.6KV สายเหล็ก โครงไฟฟ้าป้อม,สายไฟฟ้าที่ป้อมด้วยสายเหล็ก |
||
ในระบบนิเวศอุตสาหกรรมแรงดันไฟฟ้าสูง—ตั้งแต่โรงงานเหล็กไปจนถึงฟาร์มกังหันลมนอกชายฝั่ง—ความยืดหยุ่นทางไฟฟ้าไม่ใช่แค่สิ่งสำคัญ แต่เป็นสิ่งที่ไม่สามารถต่อรองได้ กลุ่มบริษัท Shanghai Shenghua Cable Group มอบความปลอดภัยด้านพลังงานที่สำคัญต่อภารกิจด้วยสายเคเบิลไฟฟ้าหุ้มเกราะลวดเหล็ก (SWA) ซึ่งออกแบบมาสำหรับการส่งกำลังไฟฟ้า 6.6kV–35kV ในการใช้งานกลางแจ้ง ใต้ดิน และในอุตสาหกรรม ซึ่งความเครียดทางกล EMI และอุณหภูมิสูงจัดเป็นภัยคุกคามต่อการดำเนินงานอย่างต่อเนื่อง
สายเคเบิล SWA ของ Shenghua ใช้สถาปัตยกรรมแบบหลายชั้นอย่างพิถีพิถันเพื่อเอาชนะอันตรายในอุตสาหกรรม:
เมตริกประสิทธิภาพหลัก
| พารามิเตอร์ | สายเคเบิล 6/10 kV | สายเคเบิล 18/30 kV |
|---|---|---|
| แรงดันไฟฟ้าทดสอบ | 21 kV/5 นาที | 63 kV/5 นาที |
| รัศมีการโค้งงอ | 15 × เส้นผ่านศูนย์กลาง | 15 × เส้นผ่านศูนย์กลาง |
| ช่วงอุณหภูมิ | -20°C ถึง +90°C | -20°C ถึง +90°C |
| ไฟฟ้าลัดวงจร | 250°C (สูงสุด 5 วินาที) | 250°C (สูงสุด 5 วินาที) |
| เป็นไปตามมาตรฐาน IEC 60502-2, GB/T 12706.2-2008, BS, DIN |
โครงสร้างพื้นฐานด้านพลังงานอุตสาหกรรม
โครงข่ายพลังงานหมุนเวียน
โครงสร้างพื้นฐานในเมือง
สายเคเบิลของ Shenghua เกินกว่าการรับรอง:

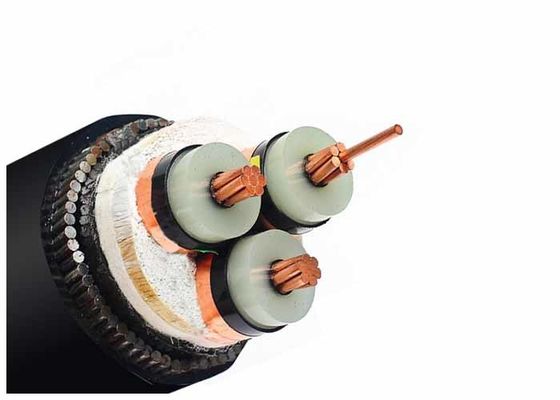

โครงสร้าง
1 ..... ทองแดงเปลือยตีเกลียว
2 ..... ชั้นในของวัสดุกึ่งนำไฟฟ้า
3 ..... ฉนวนแกนโพลีเอทิลีนเชื่อมขวาง
4 ..... ชั้นนอกของวัสดุกึ่งนำไฟฟ้า
5 ..... เทปกึ่งนำไฟฟ้า
6 ..... หน้าจอของสายทองแดง
7 ..... แถบตัวเติม, เส้นด้าย หรือกระดาษ
8 ..... เทปพันแบบไม่ทอ หรือสารหน่วงไฟ
9 ..... ปลอกด้านใน PVC อัดขึ้นรูป
10 .... หุ้มเกราะเทปสแตนเลสสตีล
11 .... ปลอกโดยรวม: โพลีไวนิลคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH
การใช้งาน
ใช้ในสถานีย่อย หม้อแปลงไฟฟ้า บล็อกสวิตชิ่ง ในโรงไฟฟ้าและโรงงานอุตสาหกรรม สายเคเบิลกำลังไฟฟ้าแรงดันปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน ภายในและภายนอกอาคาร กลางแจ้ง ในรางสายเคเบิล ในน้ำ ในสภาวะที่สายเคเบิลไม่ได้รับความเครียดทางกลและแรงดึงที่หนักกว่า
มาตรฐาน
สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
| แรงดันไฟฟ้าทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ขณะเคลื่อนที่ | -20°C ถึง +90°C | |
| คงที่ | -20°C ถึง +90°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | °C | 250 |
| เวลาไฟฟ้าลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการโค้งงอ | ต่ำสุด | x เส้นผ่านศูนย์กลาง | 15 |
| การติดไฟ | มาตรฐาน | EN 50265-2-1 |
*) การบรรจุ: CUT = สายเคเบิลที่มีความยาวต่างกันบนดรัมหรือรีล สามารถตัดได้ตามความยาวที่ต้องการ
รายละเอียดสายเคเบิลกำลังไฟฟ้า MV(6 ถึง 35kv)
YJ: ฉนวน XLPE
V: ปลอก PVC
32: การหุ้มเกราะลวดเหล็ก—3 แกน
22: การหุ้มเกราะเทปเหล็ก—3 แกน
72: การหุ้มเกราะลวดอลูมิเนียม—1 แกน
62: การหุ้มเกราะเทปสแตนเลสสตีล—1 แกน
ZR: ทนไฟ
| สายเคเบิลกำลังไฟฟ้า MV(11kv 15kv 33kv) | ||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดตัวนำ (mm2) |
| ฉนวน xlpe | 1 แกน 3 แกน | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| แกน Cu | ||
| YJV, N2XSY; สายเคเบิลกำลังไฟฟ้าหุ้ม PVC | ||
| YJV22; สายเคเบิลกำลังไฟฟ้าหุ้มเทปเหล็ก, หุ้ม PVC | ||
| YJV32,YJV42; สายเคเบิลกำลังไฟฟ้าหุ้มลวดเหล็ก, หุ้ม PVC | ||
| แกน Al | ||
| YJLV, NA2XSY; สายเคเบิลกำลังไฟฟ้าหุ้ม PVC | ||
| YJLV22; สายเคเบิลกำลังไฟฟ้าหุ้มเทปเหล็ก, หุ้ม PVC | ||
| YJLV32,YJLV42; สายเคเบิลกำลังไฟฟ้าหุ้มลวดเหล็ก, หุ้ม PVC | ||
ใบรับรอง
ISO, CE, KEMA, IEC, RoHS, CCC, P3C และอื่นๆ ตามคำขอ
การบรรจุและการขนส่ง
สายเคเบิลทั้งหมดสำหรับการส่งออกได้รับการบรรจุและป้องกันอย่างดีด้วยดรัมไม้หรือดรัมไม้และเหล็ก วัสดุบรรจุภัณฑ์ขึ้นอยู่กับน้ำหนักและขนาดของสายเคเบิล หลังจากส่งดรัมสายเคเบิลที่บรรจุอย่างดีไปยังท่าเรือแล้ว จะถูกบรรจุลงในตู้คอนเทนเนอร์ 20 FT หรือตู้คอนเทนเนอร์ 40 FT ดรัมสายเคเบิลทั้งหมดได้รับการแก้ไขอย่างแน่นหนาด้วยเข็มขัดนิรภัยเพื่อให้แน่ใจว่าจะไม่มีการเคลื่อนไหวระหว่างการขนส่งทางทะเล ขนาดของตู้คอนเทนเนอร์ถูกเลือกตามน้ำหนักของสินค้าทั้งหมดที่บรรทุกหรือตามความต้องการของลูกค้า
บริการ
* เราเป็นหนึ่งในผู้ผลิตสายไฟและสายเคเบิลกำลังไฟฟ้าที่ใหญ่ที่สุดในประเทศจีนและมีประสบการณ์ในการผลิตและทำการตลาดมานานกว่า 20 ปี
* เรายอมรับ OEM ขนาดและวัสดุของสายเคเบิลได้รับการปรับแต่ง โลโก้และการออกแบบของคุณเองยินดีต้อนรับ เราจะผลิตตามความต้องการและคำอธิบายของคุณ
* โปรดส่งคำถามถึงเราสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติมและเราจะให้ข้อเสนอแนะแก่คุณภายใน 12 ชั่วโมง
