รายละเอียดสินค้า:
การชำระเงิน:
|
| รูปแบบสินค้า: | สายเคเบิล AL/XLPE/STA | ผู้ขับ: | อลูมิเนียม |
|---|---|---|---|
| การกันความร้อน: | เอ็กแอลพีอี | วัสดุเกราะ: | เทปเหล็ก |
| แกน: | 3 คะแนน | วัสดุเปลือก: | PVC, PE, LSOH |
| ใบรับรอง: | KEMA การทดสอบประเภท | มาตรฐาน: | IEC, BS, IS, VDE |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายเคเบิลหุ้มเกราะเทปเหล็ก 3x300 SQMM,สายเคเบิลหุ้มเกราะเหล็กเทป,สายเคเบิลหุ้มเกราะเทปเหล็ก YJLV22 |
||

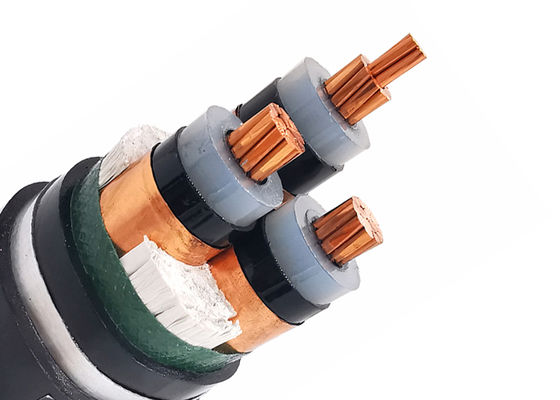

ในสภาพแวดล้อมอุตสาหกรรมที่มีความเสี่ยงสูง ตั้งแต่โรงงานเหล็กไปจนถึงโครงข่ายไฟฟ้าใต้ดิน ความน่าเชื่อถือทางไฟฟ้าส่งผลกระทบโดยตรงต่อความต่อเนื่องและความปลอดภัยในการดำเนินงาน กลุ่มบริษัท Shanghai Shenghua Cable Group ได้ออกแบบวิศวกรรมความยืดหยุ่นที่สำคัญด้วยสายเคเบิล Steel Tape Armoured (STA) YJLV22 3x300 ซึ่งมีตัวนำอะลูมิเนียม ฉนวน XLPE และการป้องกันแบบสามชั้นสำหรับการส่งกำลังไฟฟ้า 35kV ในสภาวะที่รุนแรง
สายเคเบิลหุ้มเกราะ STA ของ Shenghua ใช้สถาปัตยกรรมแบบแบ่งชั้นอย่างพิถีพิถันเพื่อเอาชนะอันตรายในอุตสาหกรรม:
| พารามิเตอร์ | ข้อมูลจำเพาะ YJLV22 3x300 | ข้อได้เปรียบของอุตสาหกรรม |
|---|---|---|
| พิกัดแรงดันไฟฟ้า | 3.6kV–35kV (Um=40.5kV) | รองรับสถานีย่อย HV และกริดพลังงานหมุนเวียน |
| โหลดกระแสไฟ | 630A+ (ดิน, อุณหภูมิแวดล้อม 90°C) | ความจุสูงกว่าสายเคเบิล PVC มาตรฐาน 30% |
| รัศมีการโค้งงอ | 15 × เส้นผ่านศูนย์กลางสายเคเบิล | ติดตั้งง่ายขึ้นในท่อร้อยสายที่แออัด |
| แรงดันไฟฟ้าทดสอบ | 63kV/5min (IEC 60502) | เกินขีดจำกัดความปลอดภัยสำหรับความทนทานต่อความผิดพลาด |
| ช่วงอุณหภูมิ | -20°C ถึง +90°C (คงที่) | การทำงานอย่างต่อเนื่องตั้งแต่เหมืองในอาร์กติกไปจนถึงฟาร์มพลังงานแสงอาทิตย์ในทะเลทราย |
โครงสร้าง
สายไฟฟ้าหุ้มเกราะ AL/XLPE/STA/PVC
- แกนอะลูมิเนียมเปลือยกลมตีเกลียวตาม IEC 60228
- ชั้นกึ่งตัวนำด้านใน
- ฉนวนแกน XLPE
- รหัสสีตาม HD 308 S2
- ชั้นกึ่งตัวนำด้านนอก
- เทปกึ่งตัวนำ
- แผ่นเทปทองแดง
- สารเติม
- ปลอกด้านใน PVC
- การหุ้มเกราะเทปเหล็กชุบสังกะสี (STA)
- ปลอกด้านนอก PVC (สีแดงหรือสีดำ)
ชื่อรหัส:
YJ: ฉนวน XLPE
L: ตัวนำอะลูมิเนียม
V: ปลอก PVC
32: การหุ้มเกราะลวดเหล็ก—3 แกน
22: การหุ้มเกราะเทปเหล็ก—3 แกน
72: การหุ้มเกราะลวดอะลูมิเนียม—1 แกน
62: การหุ้มเกราะเทปสแตนเลส—1 แกน
ZR: ทนไฟ
การใช้งาน
ใช้สำหรับสายส่งและจำหน่ายไฟฟ้าที่มีแรงดันไฟฟ้า 35kV และต่ำกว่า
สายไฟแรงดันสูงและปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน ภายในและภายนอกอาคาร กลางแจ้ง ในรางสายเคเบิล ในน้ำ ในสภาวะที่สายเคเบิลไม่สัมผัสกับความเครียดทางกลและแรงดึงที่หนักกว่า
เมื่อเทียบกับสายไฟหุ้มฉนวน PVC สายไฟ xlpe ไม่เพียงแต่มีลักษณะเด่นของไฟฟ้า กลไก ความร้อน และความทนทานต่อการเสื่อมสภาพ ความทนทานต่อความเครียดจากสิ่งแวดล้อม และความทนทานต่อการกัดกร่อนของสารเคมีเท่านั้น แต่ยังมีโครงสร้างที่เรียบง่าย น้ำหนักเบา ไม่มีข้อจำกัดในการวาง และอุณหภูมิที่สูงขึ้นสำหรับการทำงานในระยะยาว
| สายไฟ MV(11kv 15kv 33kv) | ||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดตัวนำ(mm2) |
| ฉนวน xlpe | 1 แกน 3 แกน | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| แกน Cu | ||
| YJV, N2XSY; สายไฟหุ้ม PVC | ||
| YJV22; สายไฟหุ้มเกราะเทปเหล็ก, หุ้ม PVC | ||
| YJV32,YJV42; สายไฟหุ้มเกราะลวดเหล็ก, หุ้ม PVC | ||
| แกน Al | ||
| YJLV, NA2XSY; สายไฟหุ้ม PVC | ||
| YJLV22; สายไฟหุ้มเกราะเทปเหล็ก, หุ้ม PVC | ||
| YJLV32,YJLV42; สายไฟหุ้มเกราะลวดเหล็ก, หุ้ม PVC | ||
มาตรฐาน
สากล: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90 OC), ฉุกเฉิน (130OC) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250℃)
อุณหภูมิแวดล้อมขั้นต่ำ 0 OC หลังจากติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
รัศมีการโค้งงอขั้นต่ำ: 15 x เส้นผ่านศูนย์กลางภายนอกสายเคเบิลสำหรับแกนเดียว
12 x เส้นผ่านศูนย์กลางภายนอกสายเคเบิลสำหรับหลายแกน
| แรงดันไฟฟ้าทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนที่ | -5°C ถึง +70°C | |
| คงที่ | -20°C ถึง +70°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | °C | 250 |
| เวลาไฟฟ้าลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการโค้งงอ | ต่ำสุด | x เส้นผ่านศูนย์กลาง | 15 |
| ความไวไฟ | มาตรฐาน | EN 60332-1-2 |
ใบรับรอง
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C และอื่นๆ ตามคำขอ
บริการของเรา
* เราเป็นหนึ่งในผู้ผลิตสายไฟและสายไฟรายใหญ่ที่สุดในประเทศจีนและมีประสบการณ์ในการผลิตและทำการตลาดมานานกว่า 20 ปี
* เรายอมรับ OEM ขนาดและวัสดุของสายเคเบิลได้รับการปรับแต่ง โลโก้และการออกแบบของคุณเองยินดีต้อนรับ เราจะผลิตตามความต้องการและคำอธิบายของคุณ
* โปรดส่งคำถามถึงเราสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติมและเราจะให้ข้อเสนอแนะแก่คุณภายใน 12 ชั่วโมง
คำถามที่พบบ่อย
1. การขนส่ง: ทางทะเลหรือทางอากาศเนื่องจากน้ำหนักมาก ตัวอย่างจะถูกส่งโดย DHL, Fedex เป็นต้น
2. การชำระเงิน: เรายอมรับ T/T, L/C เพียงแค่เลือกสิ่งที่คุณชอบ
3. เวลาในการจัดส่ง: โดยทั่วไป 7~10 วันทำการเมื่อได้รับเงินมัดจำ ตามปริมาณ
4. MOQ: โดยทั่วไป MOQ ของเราคือ 1,000 เมตร สามารถจัดเตรียมตัวอย่างต่ำกว่า 20 เซนติเมตรได้ฟรี
