รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทรุ่น: | สายเกราะลวดเหล็ก 4 คอร์ | ความดันเฉพาะ: | 0.6/1เควี |
|---|---|---|---|
| การกันความร้อน: | เอ็กแอลพีอี | ผู้ขับ: | ทองแดง |
| เกราะ: | สายเหล็ก | ขนาด: | 1 ~ 630mm2 |
| แกน: | 4 แกน | วัสดุเปลือก: | PVC, PE, LSOH |
| มาตรฐาน: | IEC / BS / IS / VDE | การรับประกัน: | 2 ปี |
| ตัวอย่างฟรี: | สามารถรับรอง | บริษัท: | กลุ่มเซิงหัว |
| ยี่ห้อ: | เอส เคเบิล | ||
| เน้น: | สายไฟฟ้าหุ้มฉนวน XLPE เสริมเกราะ,สายไฟฟ้าเสริมเกราะ 4 แกน,สายไฟฟ้าที่ป้อมด้วยสายเหล็ก |
||
ในโครงสร้างพื้นฐานที่สำคัญ ตั้งแต่เครือข่ายรถไฟใต้ดินไปจนถึงโรงงานอุตสาหกรรม ความยืดหยุ่นทางไฟฟ้าเป็นสิ่งที่ไม่สามารถต่อรองได้ Shanghai Shenghua Cable Group ใช้ประโยชน์จากความเชี่ยวชาญด้านวิศวกรรมกว่า 35 ปี เพื่อส่งมอบสายเคเบิลหุ้มเกราะด้วยลวดเหล็ก (SWA) 4 แกน ที่ทนทานต่อภาระหนัก การสัมผัสสารเคมี และอุณหภูมิที่สูงจัด ในขณะเดียวกันก็รับประกันการส่งผ่านพลังงานที่ไร้ที่ติสูงสุดถึง 35kV
การป้องกันระดับทหาร
ออกแบบมาสำหรับสภาวะที่รุนแรง
การปฏิบัติตามข้อกำหนดและความปลอดภัยต้องมาก่อน
ด้วยฐานการผลิตกว่า 10 แห่งทั่วประเทศจีน และส่งออกไปยังกว่า 30 ประเทศ Shenghua ผสมผสานขนาดเข้ากับความแม่นยำ:
การใช้งาน: ใช้สำหรับสายส่งและจำหน่ายไฟฟ้าที่มีแรงดันไฟฟ้าพิกัด 35kV และต่ำกว่า เมื่อเทียบกับสายไฟหุ้มฉนวน PVC สายไฟ XLPE ไม่เพียงแต่มีลักษณะเด่นของไฟฟ้า กลไก
ทนความร้อนและทนต่อการเสื่อมสภาพ ทนต่อความเครียดจากสิ่งแวดล้อม และทนต่อการกัดกร่อนของสารเคมี แต่ยังมีโครงสร้างที่เรียบง่าย น้ำหนักเบา ไม่จำกัดด้วยการวางแบบหล่น และค่าเผื่ออุณหภูมิสูงสำหรับการทำงานในระยะยาว
มาตรฐาน: สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ

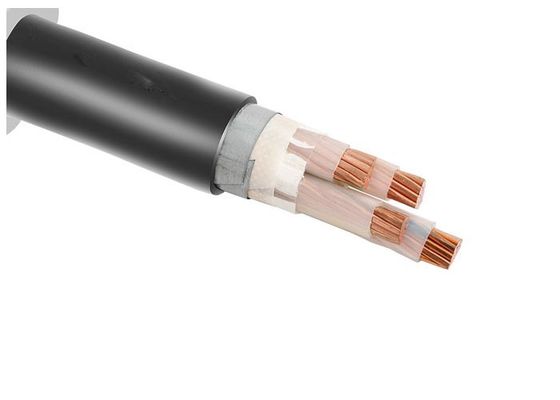

การก่อสร้าง:
ตัวนำ
| ตัวนำทองแดงแบบเกลียวอัดแน่น, Class 2 ตาม IEC 60228 | ตัวนำทองแดงแข็งแบบวงกลม, Class 1 ตาม IEC 60228 |
| ฉนวน | |
| XLPE (Cross-linked polyethylene) | สารเติม |
| PP Filler | เทปพัน |
| Non woven | ชั้นใน |
| Extruded PVC | เกราะ |
| ลวดเหล็ก | ปลอกโดยรวม |
| PVC ทนปลวก |
ข้อมูลทางเทคนิค: |
แรงดันไฟฟ้าพิกัด: 0.6/1kV
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90°C), ฉุกเฉิน (130°C) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250°C)
อุณหภูมิแวดล้อมขั้นต่ำ 0°C หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
รัศมีการโค้งงอขั้นต่ำ: 20 x OD ของสายเคเบิลสำหรับสายเคเบิลเดี่ยวที่ไม่มีเกราะ
15 x OD ของสายเคเบิลสำหรับสายเคเบิลเดี่ยวที่มีเกราะ
15 x OD ของสายเคเบิลสำหรับสายเคเบิลหลายแกนที่ไม่มีเกราะ
12 x OD ของสายเคเบิลสำหรับสายเคเบิลหลายแกนที่มีเกราะ
ข้อมูลจำเพาะ:
ส่วนตัดขวางของตัวนำ
| เกลียว |
จำนวน/เส้นผ่านศูนย์กลางของตัวนำ ความหนาของฉนวน |
ความหนาของชั้นใน | เส้นผ่านศูนย์กลางของลวดเกราะ | ความหนาของปลอก | โดยประมาณ OD | โดยประมาณ |
น้ำหนัก ความต้านทาน DC สูงสุดของตัวนำ (20 ℃) |
แรงดันไฟฟ้าทดสอบ AC | พิกัดกระแส | mm2 | |
| pc/mm | mm | (mm) | mm | mm | (mm) | กก./กม. | Ω /กม. | kV/5min | ในอากาศ (A) | ในดิน (A) | 4 × 4 |
| 7/0.85 | 0.7 | 1.0 | 2.0 | 1.0 | 1.6 | 699 | 4.61 | 3.5 | 570 | 45 | 4 × 6 |
| 7/1.04 | 0.7 | 1.0 | 2.0 | 1.8 | 1.6 | 820 | 3.08 | 3.5 | 570 | 57 | 4 × 10 |
| 7/1.38 | 0.7 | 1.0 | 2.0 | 1.8 | 1.6 | 1233 | 1.83 | 3.5 | 570 | 77 | 4 × 16 |
| 7/1.78 | 0.7 | 1.0 | 2.0 | 3.15 | 1.6 | 1550 | 1.15 | 3.5 | 570 | 105 | 125 |
| 7/2.14 | 0.9 | 1.0 | 2.0 | 3.15 | 1.6 | 2036 | 0.727 | 3.5 | 570 | 125 | 155 |
| 7/2.52 | 0.9 | 1.0 | 2.0 | 1.6 | 32.5 | 2501 | 0.524 | 3.5 | 570 | 155 | 4 × 50 |
| 10/2.52 | 1.0 | 2.0 | 2.0 | 1.6 | 1.6 | 3064 | 0.387 | 3.5 | 570 | 185 | 4 × 70 |
| 14/2.52 | 1.1 | 1.2 | 2.0 | 1.6 | 37.0 | 3974 | 0.268 | 3.5 | 570 | 225 | 4 × 95 |
| 19/2.52 | 1.1 | 1.2 | 2.5 | 1.6 | 43.0 | 5032 | 0.193 | 3.5 | 570 | 270 | 4 × 120 |
| 24/2.52 | 1.2 | 2.5 | 2.5 | 3.2 | 3.2 | 6327 | 0.153 | 3.5 | 570 | 310 | 4 × 150 |
| 30/2.52 | 1.4 | 2.5 | 2.5 | 3.2 | 51.0 | 7765 | 0.124 | 3.5 | 570 | 345 | 4 × 185 |
| 37/2.52 | 1.6 | 3.15 | 2.5 | 3.2 | 56.0 | 9205 | 0.0991 | 3.5 | 570 | 390 | 4 × 240 |
| 48/2.52 | 1.7 | 1.4 | 2.5 | 3.2 | 62.0 | 11444 | 0.0754 | 3.5 | 570 | 450 | 4 × 300 |
| 61/2.52 | 1.8 | 1.6 | 3.15 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 570 | 515 | 4 × 400 |
| 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 570 | 19673 | 0.0470 | 3.5 | 570 | 575 | การบรรจุและการขนส่ง |
การปฏิบัติตามกำหนดเวลาเป็นสิ่งสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลให้โครงการล่าช้าและค่าใช้จ่ายเกิน
สายเคเบิลมีให้ในม้วนไม้ กล่องลูกฟูก และขดลวด ปลายสายเคเบิลถูกปิดผนึกด้วย BOPP
เทปกาวในตัวและฝาปิดผนึกที่ไม่ดูดความชื้นเพื่อป้องกันปลายสายเคเบิลจากความชื้น
เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่ทนต่อสภาพอากาศบนด้านนอกของดรัม
ตามความต้องการของลูกค้า
