| ผู้ขับ: | ลวดเหล็กชุบสังกะสี | แอปพลิเคชัน: | ระบบส่งพลังงาน |
|---|---|---|---|
| การกันความร้อน: | ไม่ | ฝัก: | ไม่ |
| กว้าง: | 5.5 มม. ~ 37.5 มม. | จำนวนสายไฟ: | 3SQ MM ~ 37SQ MM |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายสแตนเลสซิงคแบบนําทางเปล่า,เชียงใหม่ เชียงฮัวเคเบิล สายเหล็กซิงค์,GSW สายสแตนเลสซิง |
||

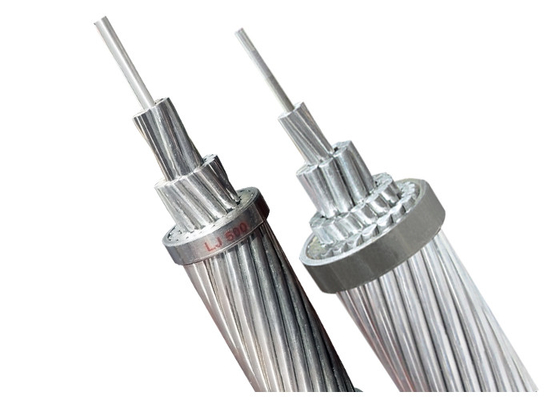

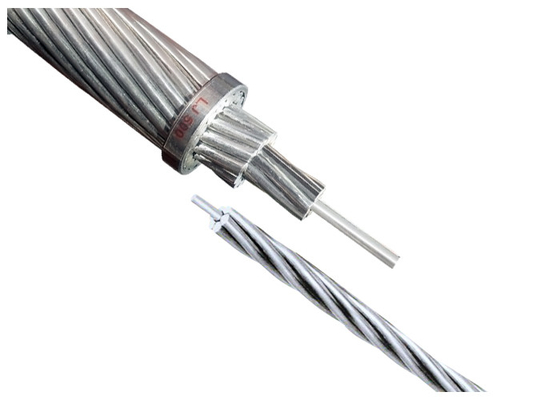

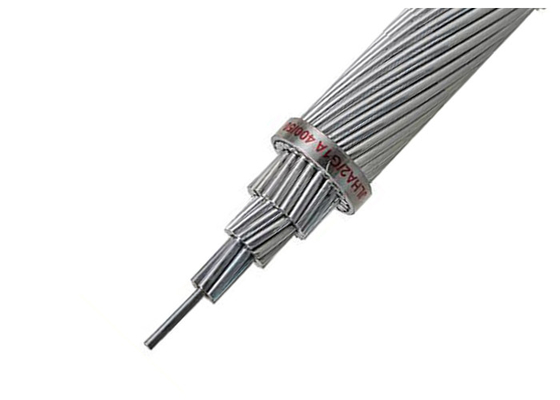

ในเครือข่ายส่งกำลังไฟฟ้าแรงสูงที่ข้ามภูเขา ชายฝั่ง และทะเลทราย ความทนทานของตัวนำไฟฟ้าเป็นตัวกำหนดเสถียรภาพของโครงข่ายไฟฟ้า สายเคเบิลแบบดั้งเดิมจะงอภายใต้ภาระน้ำแข็ง การกัดกร่อน และความเครียดทางกลไก ซึ่งเป็นสาเหตุให้เกิดไฟฟ้าดับที่มีค่าใช้จ่ายสูง Shanghai Shenghua Power Group Cable แก้ปัญหานี้ด้วย GSW ACSR (ตัวนำอะลูมิเนียมลวดเหล็กเคลือบสังกะสีเสริมเหล็ก) ซึ่งได้รับการออกแบบมาเพื่อมอบความแข็งแรงที่เหนือกว่า ความทนทานต่อการกัดกร่อน และประสิทธิภาพในการป้องกันการอัดขึ้นรูป สำหรับสายเหนือศีรษะที่ไม่สามารถเกิดความล้มเหลวได้
แกนกลางความแข็งแรงสูง:
การนำไฟฟ้าที่เหมาะสมที่สุด:
ความยืดหยุ่นทางกลไก:
GSW ACSR ของ Shenghua เป็นไปตาม:
| การกำหนดค่าสายไฟ | เส้นผ่านศูนย์กลาง (มม.) | ความแข็งแรงดึง (MPa) | น้ำหนัก (กก./กม.) | การใช้งานหลัก |
|---|---|---|---|---|
| 7/4.78 | 14.29 | 155.7 kN (สูงพิเศษ) | 991 | ทางเดินบนภูเขา |
| 19/4.50 | 22.22 | 248.2 kN (สูง) | 2,352 | โครงข่ายชายฝั่ง |
| 37/4.55 | 31.75 | 721.5 kN (สูงมาก) | 4,833 | สาย HV ทะเลทราย |
สามเกรดความแข็งแรง: ทั่วไป (1,290–1,620 MPa), สูง (1,380–1,590 MPa), สูงมาก (1,520–1,620 MPa)
ผลิตภัณฑ์ลวดเหล็กเคลือบสังกะสี (GSW) ใช้สำหรับแกนของตัวนำ ACSR (ตัวนำอะลูมิเนียมเสริมเหล็ก) ในฐานะองค์กรชั้นนำของอุตสาหกรรมนี้ GSW ที่ผลิตโดย Shenghua มีคุณสมบัติทางกลที่ยอดเยี่ยม คุณภาพการเคลือบที่ดีที่สุด และสภาพพื้นผิวที่ดี
| เส้นผ่านศูนย์กลาง(มม.) | ความแข็งแรงดึง(Mpa) | น้ำหนักสังกะสี(g/m2) | |||||||
| 1.24~2.25 | 1340~1620 | 185~215 | |||||||
| 2.25~3.00 | 1310~1590 | 230 | |||||||
| 3.00~3.50 | 1290~1550 | 245 | |||||||
| 3.50~4.25 | 1290~1520 | 260 | |||||||
| 4.25~4.75 | 1290~1520 | 275 | |||||||
| 4.75~5.50 | 1290~1520 | 290 | |||||||
| ระดับความเข้ม | เส้นผ่านศูนย์กลางลวด | แรงดึงขั้นต่ำ | ความเค้นขั้นต่ำที่ 1% | ส่วนขยายขั้นต่ำ | จำนวนการบิด 360° ขั้นต่ำ | เส้นผ่านศูนย์กลางของการทดสอบ | |||
| ความแข็งแรง | ส่วนขยาย | เปอร์เซ็นต์เมื่อ L=250 | บิด | แมนดริล | |||||
| มม. | mpa | mpa | % | หลาย | |||||
| >1.24~2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| >2.25~2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| >2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| ทั่วไป | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.25~4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >1.24~2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| >2.25~2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| >2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| สูง | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.25~4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >1.24~2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| >2.25~2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| >2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| สูงมาก | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.25~4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
| ASTM A475 | ||||||
| จำนวนเส้นลวด | เส้นผ่านศูนย์กลางโดยประมาณของเกลียว | ซีเมนส์ | สูง | สูงพิเศษ | น้ำหนักโดยประมาณ | |
| /Dia. | เกรดมาร์ติน | เกรดความแข็งแรง | เกรดความแข็งแรง | |||
| นิ้ว | มม. | kN | kN | kN | กก./กม. | |
| 3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
| 7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
