รายละเอียดสินค้า:
การชำระเงิน:
|
| ผู้ขับ: | อลูมิเนียม (AAC) | การกันความร้อน: | ไม่ |
|---|---|---|---|
| รหัสชื่อ: | จักจั่น | จำนวนสายไฟ: | 37 |
| พื้นที่: | 628.3 ตารางมม. | แอปพลิเคชัน: | ระบบพลังงานเหนือศีรษะ |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายไฟเหนือศีรษะเปลือยสำหรับงานทั่วไป,สายตัวนำอะลูมิเนียมทั้งหมด AAC (All Aluminium Conductor) แบบเปลือย |
||

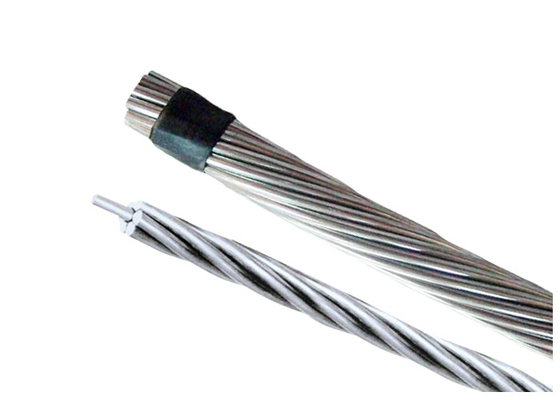

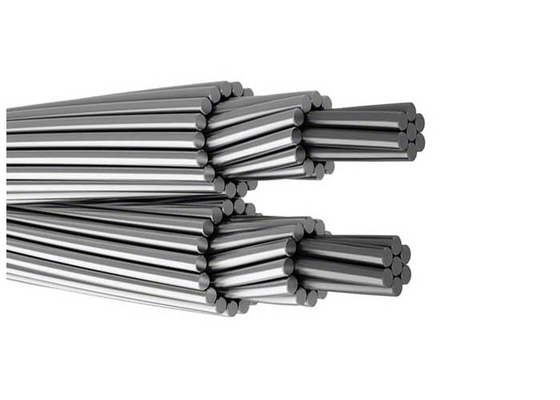

ตัวนำเปลือยเหนือศีรษะแบบมืออาชีพ, ตัวนำอลูมิเนียมทั้งหมด AAC Cicada
เนื่องจากความต้องการพลังงานทั่วโลกเพิ่มขึ้นอย่างรวดเร็วสายส่งเหนือศีรษะจึงต้องเผชิญกับความเครียดที่ไม่เคยเกิดขึ้นมาก่อน ตัวนำเสริมเหล็กแบบดั้งเดิม (ACSR) งอภายใต้ภาระหนักมาก ทนทุกข์ทรมานจากการกัดกร่อน การหย่อนคล้อย และการสูญเสียพลังงานสูงถึง 8% ต่อ 100 กม.
. Shanghai Shenghua Power Group Cable เผชิญกับความท้าทายเหล่านี้ด้วย AAC Cicada All-Aluminum Conductors—ออกแบบมาเพื่อส่งมอบ ความต้านทานต่ำพิเศษ, ความทนทานต่อการกัดกร่อน และ ลดน้ำหนักลง 20% สำหรับโครงสร้างพื้นฐานด้านพลังงานยุคหน้า
การออกแบบป้องกันการกัดกร่อน:
ประสิทธิภาพทางไฟฟ้าที่เหนือชั้น:
ความโดดเด่นของน้ำหนักต่อความแข็งแรง:
AAC series ของ Shenghua เป็นไปตาม:
| พารามิเตอร์ | AAC Cicada (628.3mm²) | ACSR ทั่วไป (620mm²) | ข้อได้เปรียบ |
|---|---|---|---|
| ความต้านทาน (Ω/km) | 0.0459 | 0.061 | ลดการสูญเสียลง 25% |
| น้ำหนัก (กก./กม.) | 1,732.9 | 2,200 | เบากว่า 21% |
| ความแข็งแรงที่กำหนด | 100.54 kN | 92 kN | แข็งแรงกว่า 9% |
| ความเสี่ยงจากการกัดกร่อน | ไม่มี (อะลูมิเนียมทั้งหมด) | สูง (แกนเหล็ก) | อายุการใช้งาน 50+ ปี |
เส้นผ่านศูนย์กลางที่ปรับแต่งได้: 16mm²–1,500mm² พร้อมการกำหนดค่าสายไฟ 7–127 เส้น
1 แอปพลิเคชัน
ตัวนำเปลือย: AAC, AAAC, ACSR, AACSR, ACAR และลวดเหล็กชุบสังกะสี ใช้ในสายส่งและจำหน่ายพลังงานไฟฟ้าเหนือศีรษะที่มีแรงดันไฟฟ้าหลายระดับ
| ประเภท | คำอธิบาย | จำนวนเส้นลวด |
พื้นที่หน้าตัด (มม.2) |
| AAC | ตัวนำอลูมิเนียมทั้งหมด | 7~127 | 16~1500 |
| AAAC | ตัวนำโลหะผสมอลูมิเนียมทั้งหมด | 7~91 | 17~1300 |
| ACSR |
ตัวนำอลูมิเนียม เสริมเหล็ก |
7~103 | 16~1250 |
| AACSR |
ตัวนำโลหะผสมอลูมิเนียม เสริมเหล็ก |
7~103 | 16~1250 |
| ACAR/AW |
ตัวนำอลูมิเนียม เสริมโลหะผสมอลูมิเนียม |
7~103 | 16~1250 |
| ACSW/S |
ตัวนำอลูมิเนียม ลวดเหล็กหุ้มอลูมิเนียม/เกลียว |
7~103 | 16~1250 |
| GSW | ลวดเหล็กชุบสังกะสี | 3/2.64~37/4.55 | 16.41~765.99 |
มาตรฐาน:
ผลิตภัณฑ์ทั้งหมดสามารถตอบสนองคำขอของมาตรฐานต่างๆ ได้อย่างสมบูรณ์แบบ เราสามารถออกแบบและผลิตสายเคเบิลพิเศษตามมาตรฐานที่ลูกค้าต้องการ เช่น: EN, GB, IEC, BS, ASTM, JIS, DIN CRS
| AAC | EN 51082 | |||||||
| พื้นที่ | จำนวน | เส้นผ่านศูนย์กลาง | มวลต่อหน่วย | พิกัด | DC | |||
| ชื่อรหัส | ลวด | ลวด | คอนด. | ความยาว | ความแข็งแรง | ความต้านทาน | ||
| มม.2 | มม. | มม. | กก./กม. | kN | Ω/กม. | |||
| Midge | 23.3 | 7 | 2.06 | 6.18 | 63.8 | 4.20 | 1.2249 | |
| Gnat | 26.9 | 7 | 2.21 | 6.63 | 73.4 | 4.83 | 1.0643 | |
| Mosquito | 36.9 | 7 | 2.59 | 7.77 | 100.8 | 6.27 | 0.7749 | |
| Ladybird | 42.8 | 7 | 2.79 | 8.37 | 117.0 | 7.28 | 0.6678 | |
| Ant | 52.8 | 7 | 3.10 | 9.30 | 144.4 | 8.72 | 0.5409 | |
| Fly | 63.6 | 7 | 3.40 | 10.2 | 173.7 | 10.49 | 0.4497 | |
| Bluebottle | 73.6 | 7 | 3.66 | 11.0 | 201.3 | 11.78 | 0.3880 | |
| Earwig | 78.6 | 7 | 3.78 | 11.3 | 214.7 | 12.57 | 0.3638 | |
| Grasshopper | 84.1 | 7 | 3.91 | 11.7 | 229.7 | 13.45 | 0.3400 | |
| Clegg | 95.6 | 7 | 4.17 | 12.5 | 261.3 | 15.30 | 0.2989 | |
| Wasp | 106.0 | 7 | 4.39 | 13.2 | 289.6 | 16.95 | 0.2697 | |
| Beetle | 106.4 | 19 | 2.67 | 13.4 | 292.4 | 18.08 | 0.2701 | |
| Bee | 132.0 | 7 | 4.90 | 14.7 | 360.8 | 21.12 | 0.2165 | |
| Hornet | 157.6 | 19 | 3.25 | 16.3 | 433.2 | 26.01 | 0.1823 | |
| Caterpillar | 185.9 | 19 | 3.53 | 17.7 | 511.1 | 29.75 | 0.1546 | |
| Chafer | 213.2 | 19 | 3.78 | 18.9 | 586.0 | 34.12 | 0.1348 | |
| Spider | 237.6 | 19 | 3.99 | 20.0 | 652.9 | 38.01 | 0.1210 | |
| Cockroach | 265.7 | 19 | 4.22 | 21.1 | 730.4 | 42.52 | 0.1081 | |
| Butterfly | 322.7 | 19 | 4.65 | 23.3 | 886.8 | 51.63 | 0.0891 | |
| Moth | 373.1 | 19 | 5.00 | 25.0 | 1025.3 | 59.69 | 0.0770 | |
| Drone | 372.4 | 37 | 3.58 | 25.1 | 1027.1 | 59.59 | 0.0774 | |
| Centipede | 415.2 | 37 | 3.78 | 26.5 | 1145.1 | 66.43 | 0.0695 | |
| Maybug | 486.1 | 37 | 4.09 | 28.6 | 1340.6 | 77.78 | 0.0593 | |
| Scorpion | 529.8 | 37 | 4.27 | 29.9 | 1461.2 | 84.77 | 0.0544 | |
| Cicada | 628.3 | 37 | 4.65 | 32.6 | 1732.9 | 100.54 | 0.0459 | |
