สายเคเบิล Shenghua Group GSW ตัวนำอะลูมิเนียมเสริมเหล็ก ป้องกันการอัด 16.41mm² - 765.99mm²

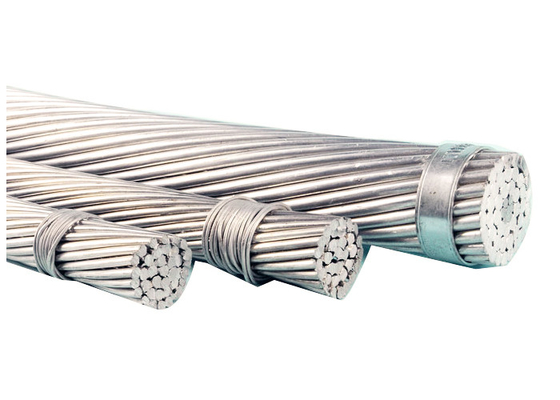

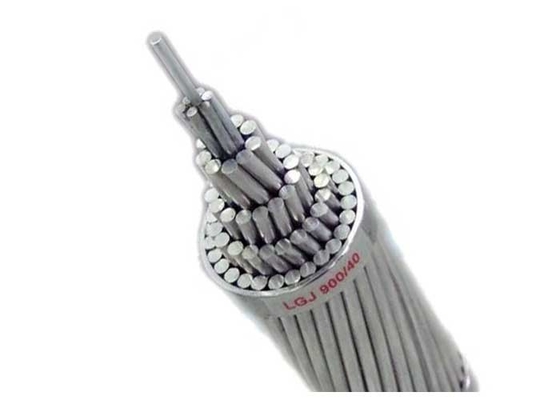

ภาพใหญ่ : สายเคเบิล Shenghua Group GSW ตัวนำอะลูมิเนียมเสริมเหล็ก ป้องกันการอัด 16.41mm² - 765.99mm²

รายละเอียดสินค้า:

สถานที่กำเนิด:	เซียงไฮ้ประเทศจีน
ชื่อแบรนด์:	SHANCABLE
ได้รับการรับรอง:	ASTM A475, BS 183:1972
หมายเลขรุ่น:	GSW

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	0.5KM
ราคา:	0.10-10.99USD/m
รายละเอียดการบรรจุ:	กลองไม้หรือกลองเหล็ก
เวลาการส่งมอบ:	10 วันขึ้นไป
เงื่อนไขการชำระเงิน:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
สามารถในการผลิต:	1,000 กม. ต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ผู้ขับ:	สแตนเลสเหล็ก	พื้นที่หน้าตัด:	16.41 ~ 765.99mm²
แอปพลิเคชัน:	สายของ ACSR (ค่าใช้จ่าย)	การกันความร้อน:	ไม่
ฝัก:	ไม่	รุ่น NO.:	GSW
ประเภท:	ไฟฟ้าแรงสูง	บริษัท:	กลุ่มเซิงหัว
ยี่ห้อ:	เอส เคเบิล
เน้น:	เสริมเหล็กตัวนำอลูมิเนียม , ตัวนำอะลูมิเนียมเสริมเหล็ก GSW

GSW อลูมิเนียมนําเหล็กเสริมกันการบด 16.41mm2 - 765.99mm2

ความแข็งแกร่งของเครือข่ายวิศวกรรม: GSW ACSR คอนดักเตอร์ของ Shanghai Shenghua สําหรับสภาพแวดล้อมสุดขั้ว

ในเครือข่ายส่งไฟฟ้าความดันสูงที่ข้ามภูเขา, เส้นทางชายฝั่ง, และทะเลทราย ความทนทานของสายนํานิยามความมั่นคงของเครือข่ายและความเครียดทางเครื่องจักร ผลกระทบการหยุดทํางานที่แพง. บริษัทชางไฮ้ เชียงฮัว เพาเวอร์ กรุ๊ป เคเบิ้ล ตอบโจทย์ปัญหานี้ด้วย GSW ACSR (เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กความทนทานต่อการกัดกร่อน, และผลประกอบการต่อต้านการบดสําหรับสายไฟฟ้าที่ไม่อาจขาดได้

หน่วยงานวิศวกรรมสามชั้น

โครงสร้างแกนแข็งแรง:
- หลักของสายเหล็กเหล็กกระปุก (GSW) ประสบความแข็งแรงต่อการดึงสูงถึง 1,620 MPa (เกรดสูงมาก) เกิน ACSR มาตรฐาน 20% โดยทนต่อการปรับปรุงจากน้ําแข็ง / ค่าบรรทุกลม
- การออกแบบป้องกันการบด: การเคลือบผิวสีซิงค์ (185-290 กรัม/ม2) ป้องกันการกัดสนิมทางไฟฟ้าไฟฟ้าในบริเวณชายฝั่ง/บริเวณอุตสาหกรรม
อุปสิทธิภาพการนําไฟ:
- แผ่นอลูมิเนียม (16.41?? 765.99 มม 2) รับรองความต้านทาน DC ที่ต่ํา (เช่น 0.0334 Ω / กม สําหรับ 996.2 มม 2) ลดการสูญเสียพลังงาน 3.2 GWh / ปีต่อเส้น 100 กม เมื่อเทียบกับการออกแบบแบบปกติ
ความแข็งแรงทางกล:
- ความต้านทานต่อการบิด: ทนต่อการบิดเต็ม 360 องศา 10 16 (ต่อ ASTM A475) สําคัญสําหรับการบรรเทาความสั่นสะเทือนในทางเดินที่มีลม
- ความยืดหยุ่นต่ํากว่าศูนย์: ใช้งานในอุณหภูมิ -40 ° C ถึง 200 ° C, ด้วยการทําความร้อนล่วงหน้าที่ทําให้การติดตั้งในสภาพแวดล้อมทางเหนือ

ได้รับการรับรองสําหรับเครือข่ายพลังงานโลก

Shenghua's GSW ACSR ติดตาม:

ASTM A475/A231 : ความแข็งแรงในการดึงและความแน่นของซิงค์ที่ได้รับการรับรอง
IEC 61089 & BS EN 50183 : การทดสอบความต้านทานต่อการกัดสลายและความเหนื่อยล้า
DIN 48204 : รับรองสําหรับโครงการ UHV ของยุโรป (การส่ง 380kV+)

รายละเอียดทางเทคนิค: Shenghua GSW ACSR Range

การจัดตั้งสายไฟ	กว้าง (มม)	ความแข็งแรงในการดึง (MPa)	น้ําหนัก (kg/km)	การใช้งานหลัก
7/4.78	14.29	155.7 kN (Extra High)	991	ทางเดินภูเขา
19/4.50	22.22	248.2 kN (สูง)	2,352	เครือข่ายชายฝั่ง
37/4.55	31.75	721.5 kN (สูงมาก)	4,833	เส้นทาง HV ในทะเลทราย

สามระดับความแข็งแรง: ทั่วไป (1,290-1,620 MPa), สูง (1,380-1,590 MPa), สูงมาก (1,520-1,620 MPa)

การใช้งานที่สําคัญ

สภาพอากาศที่รุนแรง: 19/3.81mm GSW ACSR (ความแรง 259.3 kN) สนับสนุนความยาว 500m ในเขตน้ําแข็งฮิมะเลียน
เครือข่ายชายฝั่ง: 7/3.05mm ซิงค์ชั้น (215 กรัม/เมตร 2) รับรองสเปรย์เกลือในกรีดเอเชียตะวันออกเฉียงใต้
การบูรณาการแหล่งพลังงานที่สามารถปรับปรุงได้: สายไฟ 37/4.09 มิลลิเมตร (581.8 kN) เชื่อมต่อฟาร์มลมทะเลขนาด 1 กิโลกวัตต์ ด้วยประสิทธิภาพ 0.0406 Ω/km

ทําไมเชียงฮัวถึงครองโครงการส่งสัญญาณโลก

ประสบการณ์มากกว่า 30 ปี: จําหน่าย ACSR GSW กว่า 15,000 กิโลเมตร สําหรับโครงการพลังงานตะวันตก-ตะวันออกของจีน
การทดสอบอย่างเข้มงวด: ห้องปฏิบัติการในบ้านยืนยันความทนทานต่อน้ําแข็ง (-30 °C), ความเหนื่อยจากการสั่นสะเทือน (รอบ 50M+) และความทนทานต่อการลุก
การผลิตที่ยั่งยืน: กระบวนการรีไซเคิลซิงค์ลดผลกระทบต่อสิ่งแวดล้อมถึง 40%

รายละเอียด

ผลิตภัณฑ์สายเหล็กกระปุก (GSW) ใช้สําหรับสายของ ACSR (Aluminum Conductor Steel Reinforced) คอนดักเตอร์GSW ผลิตโดย Shenghua มีคุณสมบัติทางกลที่ดีเยี่ยมคุณภาพการเคลือบที่ดีที่สุด และสภาพผิวสวย

	กว้าง ((มม)			ความแข็งแรงในการดึง ((Mpa)		น้ําหนักของซิงก ((g/m2)
	1.24~225			1340~1620		185 ~ 215
	2.25~300			1310 ~ 1590		230
	3.00~350			1290 ~ 1550		245
	3.50~425			1290 ~ 1520		260
	4.25~4.75			1290 ~ 1520		275
	4.75~550			1290 ~ 1520		290

ระดับความเข้ม	กว้างของสาย	ขั้นต่ํา ความยืดหยุ่น		ขั้นต่ํา ความเครียด 1%	ขั้นต่ํา	ขั้นต่ํา จํานวน 360 °	กว้างของการทดสอบ
		ความแข็งแรง		การขยาย	% เมื่อ L=250	หมุน		แมนดริล
	mm		mpa	mpa	%			หลายตัว
	> 1.24 ~ 225	1340		1170	3.0	16		1
	> 2.25 ~ 275	1310		1140	3.0	16		1
	> 2.75 ~ 300	1310		1140	3.5	16		1
สาธารณะ	>3.00 ~ 3.50	1290		1100	3.5	14		1
	>3.50~4.25	1290		1100	4.0	12		1
	> 4.25 ~ 4.75	1290		1100	4.0	12		1
	> 4.75 ~ 5.50	1290		1100	4.0	12		1
	> 1.24 ~ 225	1450		1310	2.5	16		3
	> 2.25 ~ 275	1410		1280	2.5	16		3
	> 2.75 ~ 300	1410		1280	3.0	16		4
สูง	>3.00 ~ 3.50	1410		1240	3.0	14		4
	>3.50~4.25	1380		1170	3.0	12		4
	> 4.25 ~ 4.75	1380		1170	3.0	12		4
	> 4.75 ~ 5.50	1380		1170	3.0	12		4
	> 1.24 ~ 225	1620		1450	2.0	14		4
	> 2.25 ~ 275	1590		1410	2.0	14		4
	> 2.75 ~ 300	1590		1410	2.5	12		5
สูงมาก	>3.00 ~ 3.50	1550		1380	2.5	12		5
	>3.50~4.25	1520		1340	2.5	10		5
	> 4.25 ~ 4.75	1520		1340	2.5	10		5
	> 4.75 ~ 5.50	1520		1270	2.5	10		5

สายเหล็กกระปุก/GSW

						ASTM A475
จํานวนสาย	ใกล้ๆ สตรันด์ ไดอา		ซีเมนส์	สูง	สูงมาก	ประมาณ น้ําหนัก
ดิอา			มาร์ติน เกรด	ระดับความแข็งแรง	ระดับความแข็งแรง
	นิ้ว	mm	kN	kN	kN	กิโลกรัม/กม
3/264	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.040	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
3/419	3/8	9.52	24.732	37.187	52.489	328
7/104	1/8	3.18	4.048	5.916	8.140	49
7/132	5/32	3.97	6.539	9.519	13.078	76
7/157	3/16	4.76	8.452	12.677	17.748	108
7/165	3/16	4.76	-	-	-	118
7/183	7/32	5.56	11.387	17.126	24.020	145
7/203	1/4	6.35	14.012	21.129	29.581	181
7/236	9/32	7.14	18.905	28.469	39.812	243
7/264	5/16	7.94	23.798	35.586	49.820	305
7/277	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/526	5/8	15.88	84.961	131.667	188.605	1211
19/254	1/2	12.70	56.492	84.961	118.768	751
19/287	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833
