รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อรุ่น: | สายเคเบิล 5C FRC | ประเภทตัวนำ: | ควั่นคลาส2 |
|---|---|---|---|
| ขนาด: | 1.5-800mm2 | หมายเลขหลัก: | ห้า |
| การรับประกัน: | 2 ปี | ตัวอย่างฟรี: | มีจำหน่าย |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายไฟ lszh หลักห้าสาย,สายไฟ CU lszh,สายไฟ Class 2 lszh |
||

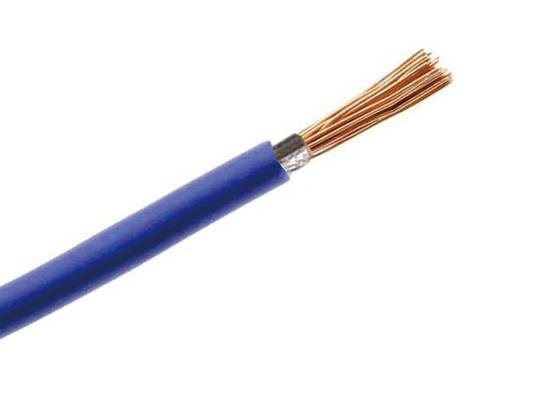

CU / XLPE / PVC 0.6 / 1kV สายไฟ LSZH หน่วงไฟสำหรับอาคาร
แอปพลิเคชั่น:
ใช้สำหรับส่งและจ่ายกำลังในระบบส่งและจ่ายไฟฟ้าขนาด 35kV หรือต่ำกว่าโดยทั่วไปจะใช้กับสาขาต่างๆ เช่น พลังงาน การก่อสร้าง เหมืองแร่ โลหะวิทยา อุตสาหกรรมปิโตรเคมี และการสื่อสาร เพื่อทดแทนสายไฟที่หุ้มฉนวนด้วยกระดาษแช่น้ำมันและแทนที่บางส่วนสายไฟหุ้มฉนวนพีวีซีสายไฟสำหรับเครือข่ายไฟฟ้า ใต้ดิน กลางแจ้ง และในท่อร้อยสายไฟสาย xlpe แรงสูงใช้สำหรับวางในบ้าน ในอุโมงค์ ร่องสายเคเบิล หรือท่อ สายเคเบิลนี้ไม่สามารถรับแรงทางกลภายนอกได้ไม่อนุญาตให้วางสายเคเบิลแกนเดียวในท่อแม่เหล็ก
มาตรฐาน:
ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับประเภท FR เท่านั้น)
จีน: GB/T 12706 (GB/T 18380-3 สำหรับประเภท FR เท่านั้น)
มาตรฐานอื่นๆ เช่น BS,DIN และ ICEA ตามคำขอ
พารามิเตอร์ทางเทคนิค
| ภาพตัดขวางของตัวนำ | ความหนาของฉนวน | ความหนาของฝัก | เส้นผ่านศูนย์กลางโดยประมาณ | ความต้านทานสูงสุดของตัวนำที่ 20 ℃ | แรงดันทดสอบ (AC) |
| mm2 | mm | mm | mm | โอห์ม/km | KV/5 นาที |
| 5x2.5 | 0.8 | 1.8 | 13.6 | 7.41 | 3.5 |
| 5x4 | 1.0 | 1.8 | 16.1 | 4.61 | 3.5 |
| 5x6 | 1.0 | 1.8 | 17.7 | 3.08 | 3.5 |
| 5x10 | 1.0 | 1.8 | 21.0 | 1.83 | 3.5 |
| 5x16 | 1.0 | 1.8 | 23.8 | 1.15 | 3.5 |
| 5x25 | 1.2 | 1.8 | 28.7 | 0.73 | 3.5 |
| 5x35 | 1.2 | 1.9 | 32.0 | 0.524 | 3.5 |
| 5x50 | 1.4 | 2.1 | 37.4 | 0.387 | 3.5 |
| 5x70 | 1.4 | 2.2 | 41.7 | 0.268 | 3.5 |
| 5x95 | 1.6 | 2.4 | 48.1 | 0.193 | 3.5 |
| 5x120 | 1.6 | 2.5 | 53.0 | 0.153 | 3.5 |
| 5x150 | 1.8 | 2.7 | 58.6 | 0.124 | 3.5 |
| 5x185 | 2.0 | 2.9 | 65.1 | 0.0991 | 3.5 |
| 5x240 | 2.2 | 3.1 | 72.1 | 0.0754 | 3.5 |
| 5x300 | 2.4 | 3.4 | 80.1 | 0.060 | 3.5 |
| 5x400 | 2.6 | 3.6 | 87.0 | 0.0470 | 3.5 |
คุณสมบัติหลัก
| ไม่. | รายการทดสอบ | คุณสมบัติ | ||
| 1 | การก่อสร้าง | อยู่ในตาราง | ||
| 2 | ความต้านทานตัวนำ | อยู่ในตาราง | ||
| 3 | ทดสอบแรงดัน | AC 3.5kV 5 นาที | ไม่หัก | |
| 4 | คุณสมบัติทางกลก่อนวัย | ความต้านแรงดึง | ฉนวนกันความร้อน | นาที.12.5N/mm2 |
| ฝัก | นาที.12.5N/mm2 | |||
| การยืดเมื่อขาด | ฉนวนกันความร้อน | นาที.150% | ||
| ฝัก | นาที.150% | |||
| คุณสมบัติทางกลหลังการเสื่อมสภาพ | ความต้านแรงดึง | ฉนวนกันความร้อน | 100℃±2℃7วัน ขั้นต่ำ12.5N/mm2 | |
| ฝัก | 100℃±2℃7วัน ขั้นต่ำ12.5N/mm2 | |||
| วาล์วแปรผันของความต้านทานแรงดึง | ฉนวนกันความร้อน | 100 ℃± 2 ℃สูงสุด 7 วัน25% | ||
| ฝัก | 100 ℃± 2 ℃สูงสุด 7 วัน25% | |||
| การยืดเมื่อขาด | ฉนวนกันความร้อน | 100 ℃±2 ℃7 วัน Min.150% | ||
| ฝัก | 100 ℃±2 ℃7 วัน Min.150% | |||
| วาล์วแปรผันของความต้านทานแรงดึง | ฉนวนกันความร้อน | 100 ℃± 2 ℃สูงสุด 7 วัน25% | ||
| ฝัก | 100 ℃± 2 ℃สูงสุด 7 วัน25% | |||
| 5 | คุณสมบัติหน่วงไฟ | IEC60332 - 3 | ||
| 6 | ค่าคงที่ของความต้านทานฉนวน | ต่ำสุดที่ 20 ℃ | 36.7 | |
| Ki MΩ.km | ต่ำสุดที่ 70℃ | 0.037 | ||
สภาพการทำงาน:
1) อุณหภูมิในการทำงานสูงสุดของตัวนำคือ 70 องศาเซลเซียส
2) ในระหว่างการลัดวงจร (ยาวนานน้อยกว่า 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลต้องไม่เกิน 160°C
3) อุณหภูมิสิ่งแวดล้อมไม่ควรต่ำกว่า 0 องศาเซลเซียสสำหรับวางสายเคเบิล
4) ค่าเผื่อรัศมีการดัดของสายเคเบิล
สายเคเบิลแกนเดี่ยว: ไม่มีสายเทปเหล็ก 20D: สายเทปเหล็ก 15D
3 สายหลัก: ไม่มีสายเทปเหล็ก 15D;สายเทปเหล็ก 12D.
