รายละเอียดสินค้า:
การชำระเงิน:
|
| สี: | ปรับแต่ง | ขนาด: | 1.5mm2 -800mm2 |
|---|---|---|---|
| ความดันเฉพาะ: | 0.6/1เควี | การกันความร้อน: | PVC |
| ตัวอย่าง: | ไม่จําเป็น | จำนวนแกน: | 1,2,3,4,5 |
| อุณหภูมิ: | 90 ℃ | บริษัท: | กลุ่มเซิงหัว |
| ยี่ห้อ: | เอส เคเบิล | ||
| เน้น: | 1สายเคเบิลกันความร้อน.5 มิลลิเมตร,สายไฟกันความร้อน 800 มม,4 คาเบิ้ลกันความร้อนของแกน |
||

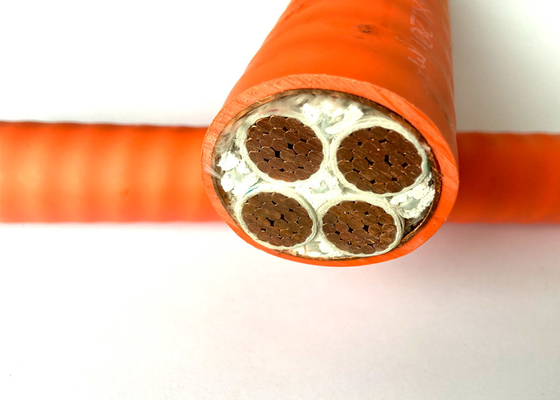

เครื่องไฟฟ้า FRC 4 เอกสารเคเบิลกันความร้อน 1.5mm - 800mm อุณหภูมิ 90 °C
ในสภาพแวดล้อมที่มีความเสี่ยงสูง เช่น โรงพยาบาล, ถนนใต้ดิน, และโรงงานปิโตรเคมี ความสมบูรณ์แบบของวงจรในระหว่างไฟไม่อาจต่อรองได้Shanghai Shenghua Power Group Cable ตอบโจทย์ปัญหานี้ด้วย FRC 4-Core LSOH Fire Resistant Cables,000 °C เป็นเวลา 90+ นาที โดยปล่อยควันที่เป็นพิษ 0
สายเคเบิลของเชียงฮัว เกินมาตรฐานความปลอดภัยสากล
| ช่องตัด (mm2) | กว้างภายนอก (มม.) | น้ําหนัก (kg/km) | ความต้านทานต่อเนื่องสูงสุด (Ω/km) | อัตราการปรับปัจจุบัน (อากาศ) |
|---|---|---|---|---|
| 4x15 | 14.4 | 241 | 12.1 | 20A |
| 4×120 | 52.5 | 5,374 | 0.153 | 285A |
| 4×240 | 73.1 | 10,569 | 0.0754 | 440A |
| รายละเอียดครบครันประกอบด้วย 35 + การตั้งค่า (1.5 มม 2 ราคา 800 มม 2) กับ PVC / LSZH ตัวเลือก sheath. |

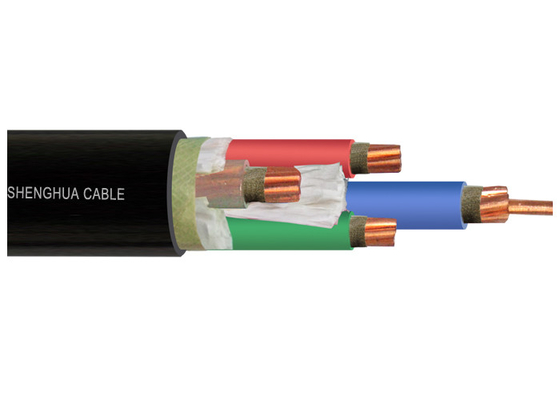

โครงสร้างเคเบิล
ผู้นํา: ประเภท 12,5 โคปเปอร์คอนดักเตอร์ยืดหยุ่น
หน้าจอ: เทปมิค้า
การกันไฟ: PVC หรือ LSZH PO
หมวก:PVC: (ไม่จําเป็น)
ความดันเฉพาะ: 450/750V
มาตรฐาน:
IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC 60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
CE, CCC, KEMA
โครงสร้าง
คอนดิกเตอร์: คอนดิกเตอร์ทองแดงทรงกลมที่มีเส้นเส้นตรง ตรงกับ IEC 60228 ประเภท 2
ความละเอียด: XLPE/A
ภายใน: LSOH
LSOH สีดํา
หมายเหตุ: สีอุปกรณ์กันไฟตามมาตรฐานหรือความต้องการของลูกค้า
การใช้งาน
ใช้สําหรับอาคารสูง โรงพยาบาล โรงละคร สถานไฟฟ้า ถนนใต้ดิน หรืออุตสาหกรรมปิโตรเคมี หรือสถานที่พิเศษอื่น ๆ ที่จําเป็นสําหรับควันต่ํา, ไฮโลเจนศูนย์ สะอาดและปลอดภัยสายไฟฟ้า
มาตรฐาน
สากล: IEC 60502, IEC 60227 IEC 60331, IEC 601034
จีน: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความกระชับกําลังปริมาณ 0.6KV
อุณหภูมิสูงสุดของตัวนํา: ปกติ (90 °C), การตัดสั้นไม่เกิน 5 s (อุณหภูมิสูงสุดของตัวนําไม่เกิน 250 °C)
อุณหภูมิแวดล้อม ขั้นต่ํา.:สายไฟฟ้าต้องทําความร้อนก่อน หากอุณหภูมิแวดล้อมต่ํากว่า 0 °C
ขั้นต่ํารัศมีโค้ง: สายเคเบิลแกนเดียว 20 ((d+D) ± 5%
สายเคเบิลหลายแกน 15 ((d+D) ± 5%
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคําขอ
| ชื่อ ผ่าตัดของตัวนํา | ความหนาของอุปกรณ์กันไฟ | กล่อง | ประมาณ | ประมาณ | Max. DC ความต้านทานของตัวนํา (20°C) | ความดันการทดสอบ | เรตติ้งปัจจุบัน | |
| mm2 | mm | ความหนา | ยาเกินขนาด | น้ําหนัก | Ω/km | A.C. | ||
| mm | mm | กิโลกรัม/กม | kV/5 นาที | ในอากาศ ((A) | ในดิน ((A) | |||
| 1x15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4x15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4x25 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 คูณ 2.5 บวก 1 คูณ 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 คูณ 4 บวก 1 คูณ 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
ลักษณะการทํางาน
1, อุณหภูมิการทํางานที่อนุญาตในระยะยาวของสายไฟ ≤ 70°C
2, อุณหภูมิการทํางานสูงสุดของสายไฟฟ้าในกรณีการตัดสายสั้น (ระยะเวลาการใช้งานยาวที่สุดไม่เกิน 5 วินาที): ≤ 300 mm2 คอนดักเตอร์สายไฟฟ้า ≤ 160 °C, ≥ 300 mm2 คอนดักเตอร์สายไฟฟ้า ≤ 140 °C
3, อุณหภูมิการวางควรมากกว่า 0 °C, แพร่รัศมีการบิดของสายเคเบิลที่อนุญาต:สําหรับสายเคเบิลที่มีแกนเดียวที่ไม่ได้เป็นโลหิต, ควรไม่ต่ํากว่า 20 เท่าของวงกว้างภายนอก; สําหรับสายเคเบิลที่มีแกนหลายสายที่ไม่ได้เป็นโลหิต,ควรมีขนาดไม่น้อยกว่า 15 เท่าของวงกลมภายนอก
4, ด้วยคุณสมบัติการกันไฟ,ZA,ZB,ZC,ZD มี 4 ประเภท
5, ผลิตภัณฑ์นี้ใช้ได้สําหรับสายส่งและกระจายไฟฟ้า AC 50 Hz ที่มีแรงกระหน่ําปริมาณ 0.6/1KV
การบรรจุและการส่ง
เราสามารถตอบโจทย์ตารางการจัดส่งที่เข้มงวดที่สุด ตามคําสั่งซื้อการปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าของโครงการทั่วไปและการเกินค่าใช้จ่าย.
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และโค้ล. ปลายสายเคเบิลถูกปิดด้วยเทปติดต่อด้วยตัวเอง BOPP และหมวกปิดที่ไม่ใช้ไฮกรอสโกปิกเพื่อปกป้องปลายสายเคเบิลจากความชื้น.การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า.
