| หลัก: | 1,2,3,4,5 | มาตรฐาน: | IEC60502-1,IEC61034,IEC60754 |
|---|---|---|---|
| หน้าที่: | การคุ้มครองสิ่งแวดล้อม | ขนาด: | 1.5-800mm2 |
| สี: | ปรับแต่ง | ตัวอย่าง: | ฟรี |
| ความดันเฉพาะ: | 0.6/1เควี | บริษัท: | กลุ่มเซิงหัว |
| ยี่ห้อ: | เอส เคเบิล | ||
| เน้น: | 1.5mm2 ไฮโลเจนเคเบิลลดควัน 0,Shenghua ไฮโลเจนสายลดควันศูนย์,สายเคเบิลฮาโลเจนขนาด 800 มม. |
||

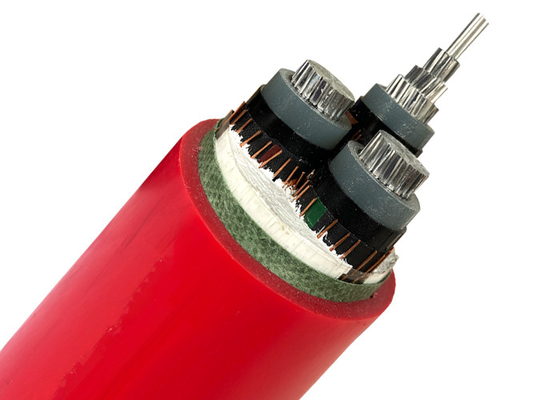

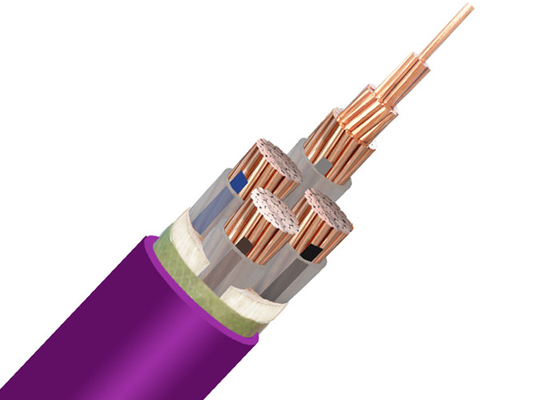

เทปเหล็กหุ้มเกราะควันต่ำศูนย์สายฮาโลเจน 1.5mm2 - 800mm2 Eco Friendly
Shanghai Shenghua Cable (Group) Co. , Ltd.-ผู้ผลิตสายเคเบิล #2 ของจีนที่มีการส่งออก 110,000 กม. ต่อปีและโรงงานที่ได้รับการรับรองจาก ISO 21 แห่ง-ลดความปลอดภัยในสภาพแวดล้อมที่มีความเสี่ยงสูง เมื่อรวมการป้องกันเชิงกลเกรดทหารนวัตกรรมที่เป็นศูนย์-ฮาโลเจนและความยืดหยุ่นทางความร้อนอย่างรุนแรงโซลูชั่น IEC 60502 ที่ได้รับการรับรองเหล่านี้ปกป้องอุโมงค์โรงพยาบาลและโรงงานอุตสาหกรรมจากอันตรายจากไฟไหม้และความเสียหายทางกายภาพ
ข้อกำหนดที่สำคัญ (ชุด WDZA-YJY23):
| ตัวนำ (mm²) | ความหนาของเกราะ | สูงสุด กระแส (อากาศ) | ความหนาแน่นของควัน | น้ำหนัก (kg/km) |
|---|---|---|---|---|
| 1.5 | 0.2 มม. | 22a | <20 ds* | 81 |
| 185 | 0.8 มม. | 375A | <10 ds* | 7,271 |
| 400 | 1.2 มม. | 720a | <5 ds* | 40,640 |
| DS = ความหนาแน่นของควัน (มาตรฐาน IEC 61034) |
การรับรอง:
ตัวนำ: Class 1/2 ที่อบด้วยทองแดงเปลือยเปล่าหรือเส้น สายนี้จะถูกสร้างขึ้นเป็นตัวนำสุดท้ายในเครื่องสแตรนด์ภายใต้การเฝ้าระวังที่มีคุณภาพอย่างเข้มงวด
ฉนวนกันความร้อน: สารประกอบโพลีเอทิลีนที่เชื่อมโยงข้ามหรือพีวีซีถูกหุ้มฉนวนผ่านตัวนำโดยกระบวนการอัดรีดวัตถุดิบและความหนาของฉนวนกันความร้อนได้รับการดูแลตามมาตรฐานและสอดคล้องกับมาตรฐาน IEC60502/BS7870 ตามมาตรฐาน
XLPE: สายไฟหุ้มฉนวนถูกระบุด้วยสีหรือตัวเลขดังนี้:
จำนวนการระบุคอร์
การเข้ารหัสสีเก่าการเข้ารหัสสีใหม่ตาม BS
1 สีแดงหรือสีน้ำตาลดำหรือสีน้ำเงิน
2 สีแดงและสีน้ำตาลดำสีน้ำเงิน
3 สีแดง, สีน้ำตาลอมเหลือง, สีดำ, สีเทา
4 สีแดง, เหลือง, น้ำเงินและสีน้ำเงิน, น้ำตาล, ดำ, สีเทา
5 สีแดง, เหลือง, สีน้ำเงิน, สีดำ, สีน้ำเงิน y/g, สีน้ำตาล, สีดำ, สีเทาและ y/g
ชุดเกราะ: เมื่อจำเป็นต้องมีเกราะเกราะประกอบด้วยสายเหล็กชุบสังกะสีชั้นเดียว/เทปเหล็กชุบสังกะสี
ชุดเกราะถูกนำไปใช้อย่างเป็น helically ตามมาตรฐาน
สายเคเบิลแกนเดี่ยวมีเกราะที่มีสายอลูมิเนียมหรือสายทองแดงตามความต้องการ
ปลอกด้านนอก: สายเคเบิลมาตรฐานผลิตด้วยพีวีซีสีดำที่อัดแน่น Outersheath ถูกนูนหรือพิมพ์ด้วยข้อมูลที่ต้องการตามมาตรฐานที่เกี่ยวข้อง
พิเศษ FR, FRLS, FRRT, LSF, สารประกอบ MDPE ใช้สำหรับการใช้สายเคเบิลเพื่อให้เหมาะกับข้อกำหนดเฉพาะของลูกค้า
มาตรฐาน
นานาชาติ: IEC 60502, IEC 60227 IEC 60331, IEC 61034
จีน: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้าอันดับ: 0.6-kV
สูงสุด ตัวนำอุณหภูมิ: ปกติ (90 ℃), ลัดวงจรไม่เกิน 5 วินาที (อุณหภูมิสูงสุดของตัวนำต้องไม่เกิน 250 ° C)
นาที. อุณหภูมิโดยรอบ: สายเคเบิลจะถูกทำให้ร้อนล่วงหน้าหากอุณหภูมิแวดล้อมต่ำกว่า 0 ° C
นาที. รัศมีการดัด: สายเคเบิลแกนเดี่ยว 20 (d+d) ± 5%, สายเคเบิลมัลติคอร์ 15 (d+d) ± 5%
| นาม หน้าตัด | ความหนาของฉนวน | ฝัก | ประมาณ | ประมาณ | สูงสุด ความต้านทาน DC ของตัวนำ (20 ° C) | แรงดันไฟฟ้าทดสอบ | คะแนนปัจจุบัน | |
| MM2 | มม. | ความหนา | OD | น้ำหนัก | Ω/km | AC | ||
| มม. | มม. | กก./กม. | KV/5 นาที | ในอากาศ (a) | ในดิน (a) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 1 × 2.5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1 × 4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1 × 6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1 × 10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1 × 16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1 × 25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1 × 35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1 × 50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1 × 70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1 × 95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1 × 120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1 × 150 | 1.4 | 1.8 | 22.9 | ค.ศ. 1582 | 0.124 | 3.5 | 385 | 410 |
| 1 × 185 | 1.6 | 1.8 | 25.2 | 2470 | 0.0991 | 3.5 | 450 | 465 |
| 1 × 240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1 × 300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1 × 400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| 2 × 1.5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| 2 × 2.5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2 × 4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2 × 6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2 × 10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2 × 16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2 × 25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2 × 35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2 × 50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2 × 70 | 1.1 | 1.9 | 32.6 | พ.ศ. 1804 | 0.268 | 3.5 | 200 | 225 |
| 2 × 95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2 × 120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2 × 150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2 × 185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2 × 240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 1.5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3 × 2.5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 1 | 1.9 | 30.5 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 29.5 | 2315 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5 × 1.5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5 × 2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5 × 4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0.9 | 1.8 | 29.7 | 2207 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5 × 95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5 × 120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5 × 150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5 × 185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5 × 240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 2.5+1 × 1.5 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4+1 × 2.5 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+1 × 4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+1 × 6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+1 × 10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+1 × 16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+1 × 16 | 0.9 | 1.8 | 28 | ค.ศ. 1557 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+1 × 25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70+1 × 35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+1 × 50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+1 × 70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+1 × 70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+1 × 95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+1 × 120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 2.5+2 × 1.5 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4+2 × 2.5 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+2 × 4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+2 × 6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+2 × 10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+2 × 16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+2 × 16 | 0.9 | 1.9 | 32.6 | 2303 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+2 × 35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70+2 × 35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+2 × 50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+2 × 70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+2 × 70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+2 × 95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+2 × 120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 2.5+1 × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4+1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6+1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10+1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+1 × 16 | 0.7 | 1.8 | 29 | ค.ศ. 1556 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+1 × 16 | 0.9 | 1.9 | 31.4 | 2519 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 3.5 | 440 | 450 |
