รายละเอียดสินค้า:
การชำระเงิน:
|
| ความดันเฉพาะ: | 0.6/1เควี | แกน: | 1,2,3,4,5 |
|---|---|---|---|
| มาตรฐาน: | IEC60502-1,IEC61034,IEC60754 | หน้าที่: | การคุ้มครองสิ่งแวดล้อม |
| ขนาด: | 1.5-600mm2 | สี: | ปรับแต่ง |
| แพ็คเกจ: | ฟรี | บริษัท: | กลุ่มเซิงหัว |
| ยี่ห้อ: | เอส เคเบิล | ||
| เน้น: | สายเคเบิลฮาโลเจนที่มีควันต่ํา ไม่มีควัน,สี Zero Halogen Cable ที่กําหนดเอง |
||

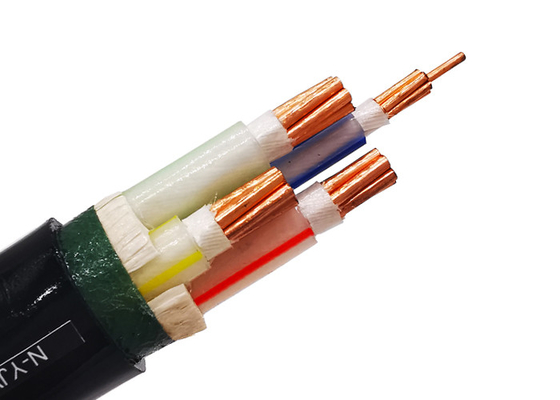

สีที่กําหนดเอง ไฮโลเจนเคเบิ้ลลดควัน ไม่มี 1.5mm2 - 800mm2 การคุ้มครองสิ่งแวดล้อม
Shanghai Shenghua Cable (Group) Co., Ltd.000 กิโลเมตรต่อปี และโรงงานที่ได้รับการรับรองจาก ISO จํานวน 21 โรงงานการออกแบบสําหรับสภาพแวดล้อมที่มีความเสี่ยงสูง เช่น รถไฟใต้ดิน โรงพยาบาล และศูนย์ข้อมูลและความสวยงามที่สามารถปรับแต่งได้ เพื่อปกป้องชีวิตและทรัพย์สินทั่วโลก.
รายละเอียดหลัก (ชุด WDZA-YJY)
| หน่วยนํา (mm2) | ความต้านทานแบบ DC (Ω/km) | กว้าง (มม) | ปัจจุบันเรท (อากาศ) |
|---|---|---|---|
| 1x15 | 12.1 | 7.7 | 22A |
| 1×240 | 0.0754 | 27.7 | 535A |
| 5×150 | 0.124 (ต่อแกน) | 58.5 | 325A |
การใช้งาน:
คอนดักเตอร์: ประเภท 1/2 ผสมผสมทองแดงเปลือยเปลือย หรือเส้นสายสายนี้ถูกสร้างขึ้นเป็นสายสายสุดท้ายในเครื่องสตรานด์ภายใต้การตรวจสอบคุณภาพอย่างเข้มงวด
การกันความร้อน: สารผสมพอลีเอเธลีนที่เชื่อมต่อกัน หรือ PVC ถูกกันความร้อนเหนือตัวนําโดยกระบวนการผลักดันวัตถุดิบและความหนาของความละเอียดถูกรักษาตามมาตรฐานและสอดคล้องกับมาตรฐาน IEC60502/BS7870.
XLPE:สายไฟฟ้าประปาถูกระบุด้วยสีหรือเลข ดังนี้:
จํานวนแกน
โค้ดสีเก่า โค้ดสีใหม่ตาม BS
1 สีแดงหรือดํา สีน้ําตาลหรือน้ําเงิน
2 สีแดงและดํา สีน้ําตาล สีฟ้า
3 สีแดง สีเหลือง สีฟ้า สีน้ําตาล สีดํา สีเทา
4 สีแดง เหลือง ฟ้า และ ดํา สีฟ้า ม่วง ดํา สีเทา
5 สีแดง, เหลือง, น้ําเงิน, สีดํา, Y/G สีฟ้า, สีน้ําตาล, สีดํา, สีเทา & Y/G
อุปกรณ์อ้อม: เมื่อต้องการอ้อม, อุปกรณ์อ้อมประกอบด้วยชั้นเดียวของสายเหล็กกระปุก / เทปเหล็กกระปุก.
เสื้อเกราะใช้แบบกระบอกตามมาตรฐาน
สายเคเบิลแกนเดียวถูกป้องกันด้วยสายอลูมิเนียมหรือสายทองแดงตามความต้องการ
กล่องภายนอก: สายเคเบิลมาตรฐานถูกผลิตจาก PVC สีดํา extruded.
สารประกอบ FR, FRLS, FRRT, LSF, MDPE พิเศษถูกใช้สําหรับการผูกเชือกด้านนอกของสายไฟฟ้า เพื่อตอบสนองความต้องการเฉพาะของลูกค้า
มาตรฐาน
สากล: IEC 60502, IEC 60227 IEC 60331, IEC 61034
จีน: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความกระชับกําลังปริมาณ 0.6KV
Max.Conductor Tem.:normal (90°C), short circuit ไม่เกิน 5 s (อุณหภูมิสูงสุดของสายไฟไม่เกิน 250°C)
อุณหภูมิแวดล้อม ขั้นต่ํา.:สายไฟฟ้าต้องทําความร้อนก่อน หากอุณหภูมิแวดล้อมต่ํากว่า 0 °C
ขั้นต่ํารัศมีโค้ง: สายเคเบิลแกนเดียว 20 ((d+D) ± 5%,สายเคเบิลหลายแกน 15 ((d+D) ± 5%
| ประเภท | คําอธิบาย | คอร์ | ราคาต่อรอง |
|
WDZA-YJY WDZB-YJY WDZC-YJY |
สายประปาทองแดง/การกันความร้อน XLPE สายไฟฟ้าอ่อนเพลิง ไม่มีฮาโลเจนหรือไม่มีฮาโลเจน (LSHF หรือ LSZH) | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5 ~ 800mm2 |
| WDZA-YJY23 WDZB-YJY23 WDZC-YJY23 | คอนดักเตอร์ทองแดง / เอกสารกันไฟ XLPE / เทปเหล็กที่ป้อมกันลดควัน ไม่มีฮาโลเจนหรือไม่มีฮาโลเจน (LSHF หรือ LSZH) | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5 ~ 800mm2 |
| WDZA-YJY33 WDZB-YJY33 WDZC-YJY33 | สายประสานทองแดง / การกันไฟ XLPE / สายเหล็กที่ป้อมด้วยควันต่ํา ไม่มีฮาโลเจนหรือไม่มีฮาโลเจน (LSHF หรือ LSZH) | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5 ~ 800mm2 |
| WDZA-YJLY WDZB-YJLY WDZC-YJLY | คอนดักเตอร์อลูมิเนียม/การกันไฟ XLPE ไฟสับไฟฟ้าไฟฟ้าที่ไม่มีฮาโลเจนหรือไม่มีฮาโลเจน (LSHF หรือ LSZH) | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5 ~ 800mm2 |
| WDZA-YJLY23 WDZB-YJLY23 WDZC-YJLY23 | คอนดักเตอร์อลูมิเนียม/ความละเอียด XLPE/เทปเหล็กที่ป้อมด้วยควันต่ํา ไม่มีฮาโลเจนหรือไม่มีฮาโลเจน (LSHF หรือ LSZH) | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5 ~ 800mm2 |
| WDZA-YJLY33 WDZB-YJLY33 WDZC-YJY33 | คอนดักเตอร์อลูมิเนียม/ความละเอียด XLPE/สายไฟฟ้าที่ป้องกันไฟฟ้าด้วยสแตนเลส ปรับกันควันต่ํา ไม่มีฮาโลเจนหรือไม่มีฮาโลเจน (LSHF หรือ LSZH) | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5 ~ 800mm2 |
| ชื่อ ผ่าตัดของตัวนํา | ความหนาของอุปกรณ์กันไฟ | กล่อง | ประมาณ | ประมาณ | Max. DC ความต้านทานของตัวนํา (20°C) | ความดันการทดสอบ | เรตติ้งปัจจุบัน | |
| mm2 | mm | ความหนา | ยาเกินขนาด | น้ําหนัก | Ω/km | A.C. | ||
| mm | mm | กิโลกรัม/กม | kV/5 นาที | ในอากาศ ((A) | ในดิน ((A) | |||
| 1x15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 1x25 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1×4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1×6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1 × 10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1 × 16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1 × 25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1×35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1×50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1×70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1×95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1 × 120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1 × 150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| 1×185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| 1×240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1 × 300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1 × 400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| 2x15 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| 2x25 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2×4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2×6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2 × 10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2×16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2 × 25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2×35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2×50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2×70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| 2 × 95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2 × 120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2×150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2×185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2×240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| 3x15 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3x25 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3×6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3×35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3×50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3×120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| 4x15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4x25 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5x15 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5x25 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5×4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5×6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5×16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5×25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5×35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5×70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5×95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3 คูณ 2.5 บวก 1 คูณ 15 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3 คูณ 4 บวก 1 คูณ 25 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 1 × 4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 1 × 6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 1 × 10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 + 1 × 16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 + 1 × 16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 + 1 × 25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 + 1 × 35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 1 × 50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 + 1 × 70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 + 1 × 70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 + 1 × 95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 + 1 × 120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3 คูณ 2.5 บวก 2 คูณ 15 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3 คูณ 4 บวก 2 คูณ 25 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 2 × 4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 2 × 6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 2 × 10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 83 | 105 | |
| 3 × 25 + 2 × 16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 105 | 125 | |
| 3 × 35 + 2 × 16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 125 | 155 | |
| 3 × 50 + 2 × 35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 160 | 185 | |
| 3 × 70 + 2 × 35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 200 | 225 | |
| 3 × 95 + 2 × 50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 245 | 270 | |
| 3 × 120 + 2 × 70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 285 | 310 | |
| 3 × 150 + 2 × 70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 325 | 345 | |
| 3 × 185 + 2 × 95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 375 | 390 | |
| 3 × 240 + 2 × 120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 440 | 450 | |
| 4 คูณ 2.5 บวก 1 คูณ 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 คูณ 4 บวก 1 คูณ 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
