สายไฟ Shenghua 21/35kV XLPE | ทนต่อการขัดถูและสารเคมี (IEC 60502)
| คุณสมบัติ |
ค่า |
| ประเภท |
สายไฟหุ้มฉนวน XLPE |
| คุณสมบัติ |
แรงดันไฟฟ้าต่ำ |
| ฉนวนนำไฟฟ้า |
กึ่งตัวนำ |
| ตัวอย่าง |
ฟรี |
| สีฉนวน |
เหลือง, น้ำเงิน |
| ข้อดี |
ทนต่อการขัดถู |
| เปลือก |
PVC หรือ FR-PVC ชนิด ST2 ตามมาตรฐาน IEC 60502, สีดำ |
| ฉาก |
เทปทองแดง |
| บริษัท |
Shenghua Group |
| แบรนด์ |
Sh Cable |
สายไฟ Shenghua XLPE หุ้มฉนวน 21/35kV: ออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรงที่อื่นล้มเหลว
ในเขตอุตสาหกรรมที่มีการขัดถูสูง, การทำเหมือง, และโครงข่ายไฟฟ้าชายฝั่ง, ความทนทานของสายเคเบิลส่งผลกระทบโดยตรงต่อการดำเนินงานอย่างต่อเนื่อง สายไฟ Shenghua 21/35kV XLPE หุ้มฉนวนให้ความทนทานที่เหนือกว่าต่อการสึกหรอทางกล, การกัดกร่อนของสารเคมี, และความเครียดจากความร้อน—พิสูจน์แล้วในกว่า 60 ประเทศในโครงการต่างๆ เช่น Surabaya Smart Grid ของอินโดนีเซีย (ไม่มีความล้มเหลวตั้งแต่ปี 2023)
เหตุใดการออกแบบที่ทนต่อการขัดถูของ Shenghua จึงกำหนดมาตรฐานใหม่
-
การป้องกันสามชั้นเพื่อต่อต้านการเสื่อมสภาพทางกายภาพ
- ตัวนำ: อะลูมิเนียมตีเกลียวแบบกะทัดรัด (IEC 60228 Class 2) ลดต้นทุนการติดตั้งลง 40% เมื่อเทียบกับทองแดง ในขณะที่ยังคงรักษาความสามารถในการรับน้ำหนักต่อเนื่อง 90°C
- ฉนวน: XLPE ที่เสริมด้วยนาโนทนต่อการกระชากของไฟฟ้าลัดวงจร 250°C (≤5 วินาที) และทนต่อการเสื่อมสภาพจากโอโซน/UV—ขยายอายุการใช้งาน 30% เมื่อเทียบกับ XLPE มาตรฐาน
- เปลือก: FR-PVC เสริมแรง (IEC 60502 ST2) ที่มีความหนา 3.1 มม. (รุ่น 4×400mm²) ออกแบบมาเพื่อทนต่อการฝังโดยตรง, การถมกลับด้วยหิน, และแรงเสียดทานของท่อ
-
ความปลอดภัยที่สำคัญสำหรับสภาพแวดล้อมที่เป็นอันตราย
- ความทนทานต่อไฟ: มีตัวเลือกปราศจากฮาโลเจน (LSOH) สำหรับโรงพยาบาลและอุโมงค์ ลดความเป็นพิษของควันตามมาตรฐาน IEC 60332/60754
- ภูมิคุ้มกันต่อการกัดกร่อน: ชั้น XLPE ทำให้เกลือ, กรด, และด่างเป็นกลาง—เหมาะสำหรับโรงงานเคมีและฟาร์มกังหันลมในทะเล
-
ประสิทธิภาพการใช้พลังงานโดยการออกแบบ
- ความต้านทานต่ำพิเศษ: รุ่น 4×400mm² ทำได้ 0.0778Ω/km ลดการสูญเสียการส่งสัญญาณลง 12-18% เมื่อเทียบกับค่าเฉลี่ยของอุตสาหกรรม
- การไหลของกระแสไฟฟ้าที่เหมาะสม: การกำหนดค่า 4×185mm² รองรับ 305A ใต้ดิน (ดิน) จ่ายไฟให้กับเครื่องจักรหนักโดยไม่ลดระดับ
ความเหนือกว่าทางเทคนิคในสถานการณ์ที่มีความเครียดสูง
| การใช้งาน |
โซลูชัน Shenghua |
ข้อมูลประสิทธิภาพ |
| การทำเหมือง |
รุ่นเสริมเหล็กทนต่อการขัดถูของหิน + แรงกระแทก |
รัศมีการโค้งงอ ≤15× OD; ทนต่อไฟฟ้าลัดวงจร 250°C |
| สถานีย่อยชายฝั่ง |
XLPE ทนละอองเกลือ + การปิดผนึกแบบสุญญากาศ |
ความต้านทาน 0.164Ω/km (4×185mm²); โหลดต่อเนื่อง 90°C |
| โครงข่ายใต้ดินในเมือง |
เปลือก FR-PVC ป้องกันความเสียหายระหว่างการเจาะแบบทิศทาง |
การทดสอบไดอิเล็กทริก 3.5kV/5min; อายุการออกแบบ 30 ปี |
การปฏิบัติตามข้อกำหนดระดับโลกและการปรับแต่ง
- การรับรอง: CE, KEMA, RoHS, พร้อมการทดสอบตามความต้องการสำหรับ BS/DIN/ICEA
- โซลูชันที่ปรับแต่ง: สารเคลือบกันปลวก, LSOH เกรดอาร์กติก (-40°C), และเกราะป้องกันแบบกำหนดเอง (SWA/STA) สำหรับเขตแผ่นดินไหว
ความเป็นผู้นำด้านการผลิตของ Shenghua
- ขนาด: พนักงาน 5,000+ คน, โรงงานที่ได้รับการรับรอง ISO 9001/14001, ความจุ 15,000 กม./เดือน
- โลจิสติกส์ระดับโลก: บรรจุภัณฑ์ดรัมไม้ (MOQ 200m); เงินมัดจำ 30% ก่อนการผลิต, 70% ก่อนการจัดส่ง
การใช้งานสายไฟหุ้มฉนวน XLPE
ผลิตภัณฑ์นี้ใช้ในสายส่งและจำหน่ายไฟฟ้าที่แรงดันไฟฟ้าสูงขึ้น ไม่เพียงแต่มีคุณสมบัติทางไฟฟ้าและทางกลที่ดีเยี่ยมเท่านั้น แต่ยังมีคุณสมบัติในการต้านทานการกัดกร่อนของสารเคมี, การเสื่อมสภาพจากความร้อน, และความเครียดจากสิ่งแวดล้อมอีกด้วย

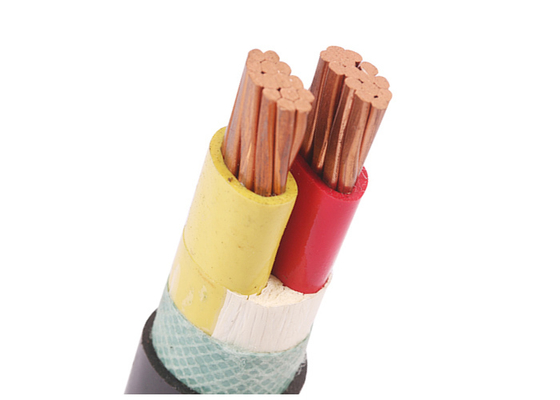

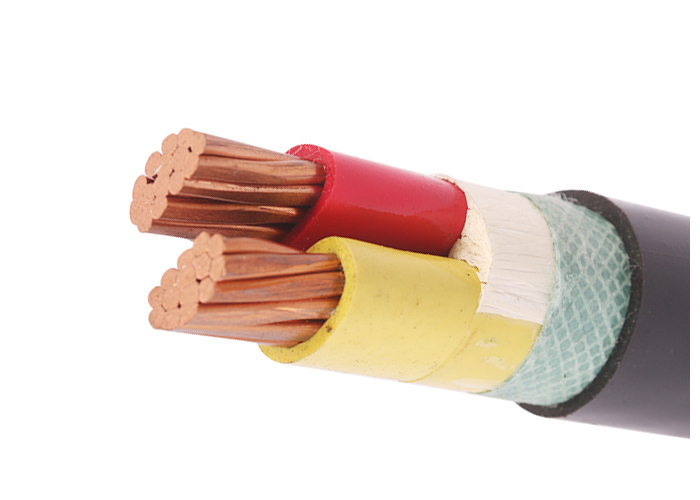

โครงสร้างสายไฟหุ้มฉนวน XLPE
- ตัวนำ: ตัวนำอะลูมิเนียมตีเกลียวแบบกะทัดรัด, Cl.2 ตามมาตรฐาน IEC 60228
- ฉนวน: XLPE (โพลีเอทิลีนเชื่อมขวาง) พิกัด 90°C
- เปลือก: PVC หรือ FR-PVC ชนิด ST2 ตามมาตรฐาน IEC 60502, สีดำ
มาตรฐานสายไฟหุ้มฉนวน XLPE
- สากล: IEC 60502-1, IEC 60228
- จีน: GB/T 12706, (GB/T 18380-3 สำหรับ ZR-YJLV เท่านั้น)
- มาตรฐานอื่นๆ: เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิคของสายไฟหุ้มฉนวน XLPE
- แรงดันไฟฟ้าพิกัด: 21/35(36)kV
- อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90°C), ฉุกเฉิน (130°C) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250°C)
- อุณหภูมิแวดล้อมขั้นต่ำ: 0°C, หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
- รัศมีการโค้งงอขั้นต่ำ: 20 x OD สายเคเบิลสำหรับแกนเดี่ยว, 15 x OD สายเคเบิลสำหรับหลายแกน
ข้อมูลจำเพาะของสายไฟหุ้มฉนวน XLPE
| พื้นที่หน้าตัดเล็กน้อยของตัวนำ (mm²) |
จำนวนเกลียว/เส้นผ่านศูนย์กลางของตัวนำ (ชิ้น/มม.) |
ความหนาของฉนวน (มม.) |
ความหนาของเปลือก (มม.) |
ประมาณ O.D. (มม.) |
น้ำหนักโดยประมาณ (กก./กม.) |
ความต้านทาน D.C. สูงสุดของตัวนำ (20°C) (Ω/กม.) |
แรงดันไฟฟ้าทดสอบ A.C (kV/5min) |
พิกัดกระแสไฟฟ้าในอากาศ (A) |
พิกัดกระแสไฟฟ้าในดิน (A) |
| 4 × 4 |
1/2.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
1/2.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24/2.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
