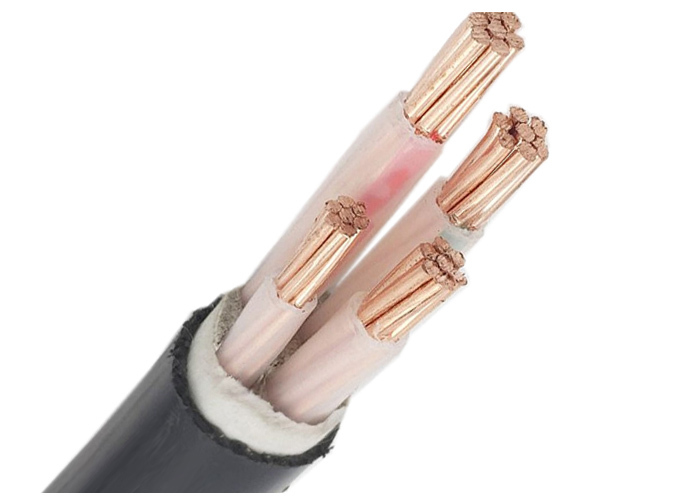

สายเคเบิลไฟฟ้าฉนวน SHENGHUA XLPE 0.6/1KV | ตัวนำ LSZH Sheath & Copper
| คุณลักษณะ |
ค่า |
| ตัวนำ |
ตัวนำทองแดงที่ติดอยู่ |
| ฉนวน |
XLPE |
| ฝัก |
LSZH |
| แรงดันไฟฟ้าทดสอบ |
3.5kV/5 นาที |
| ชื่อผลิตภัณฑ์ |
สายเคเบิลเพาเวอร์ PVC ฉนวน XLPE |
| แกนกลาง |
มัลติคอร์ |
| บริษัท |
กลุ่ม Shenghua |
| ยี่ห้อ |
สายเคเบิล SH |
เปิดไฟในอนาคตด้วยสายไฟฉนวน Shenghua XLPE
Copper สายเคเบิล N2XY ให้ความปลอดภัยและประสิทธิภาพที่ไม่ยอมแพ้สำหรับการใช้งานโครงสร้างพื้นฐานระดับโลก
ทำไมสายเคเบิล Shenghua XLPE ถึงระบบพลังงานที่สำคัญ
ตัวนำทองแดง N2XY ของ Shenghua สายเคเบิลไฟฟ้าฉนวน XLPE (0.6/1kV) นิยามความน่าเชื่อถือสำหรับการติดตั้งไฟฟ้าแบบคงที่ ออกแบบด้วย LSZH (ควันต่ำศูนย์ฮาโลเจน) ปลอกหุ้มมันรวมความปลอดภัยจากอัคคีภัยเข้ากับความทนทานอย่างมาก - อุดมสมบูรณ์สำหรับโรงงานอุตสาหกรรมกริดในเมืองและโครงการพลังงานหมุนเวียนที่ความปลอดภัยของมนุษย์และความต่อเนื่องในการปฏิบัติงานเป็นสิ่งสำคัญยิ่ง
นวัตกรรมหลักผลักดันประสิทธิภาพที่เหนือกว่า
สถาปัตยกรรมการป้องกันสามชั้น
- ตัวนำ:COPPER COPPER (IEC 60228 Class 2) ช่วยให้มั่นใจได้ว่าค่าการนำไฟฟ้าและความยืดหยุ่นที่ดีที่สุด
- ฉนวน:XLPE (โพลีเอทิลีนเชื่อมโยงข้าม) ทนต่อการทำงานอย่างต่อเนื่อง 90 ° C, 130 ° C เหตุฉุกเฉินและ 250 ° C วงจรลัดวงจร (≤5วินาที)
- ปลอก:วัสดุ LSZH ลดควันพิษในระหว่างการเกิดไฟไหม้โดยปฏิบัติตามเอกสารด้านความปลอดภัยทั่วโลก (IEC 60332, IEC 60754)
ความปลอดภัยและการปฏิบัติตามอย่างเข้มงวด
- การรับรอง:CE, ROHS, KEMA และการอนุมัติที่กำหนดเองสำหรับมาตรฐาน BS/DIN/ICEA
- การทดสอบ:การทดสอบแรงดันไฟฟ้า AC 3.5kV/5 นาทีรับประกันการสลายตัวของอิเล็กทริกเป็นศูนย์
ออกแบบมาเพื่อความต้องการในโลกแห่งความเป็นจริง
- รัศมีการดัด:15 ×สายเคเบิล OD (มัลติคอร์) ทำให้การติดตั้งง่ายขึ้นในท่อหรือร่องลึก
- กำลังการผลิตปัจจุบัน:515A (ในดิน) สำหรับการกำหนดค่า 4 × 300+1 × 150 มม. ² - สูงกว่าค่าเฉลี่ยอุตสาหกรรม 30% 30%
ความเหนือกว่าทางเทคนิคในการดำเนินการ: แอปพลิเคชันที่สำคัญ
| แอปพลิเคชัน |
ข้อได้เปรียบของ Shenghua |
| โรงงานอุตสาหกรรม |
ทนต่อการรับน้ำหนักอย่างต่อเนื่อง + การสัมผัสทางเคมี 90 ° C ปลอก LSZH ปกป้องบุคลากร |
| กริดพลังงานในเมือง |
ความต้านทาน 0.0601 Ω/km (4 × 300 มม. ²) ลดการสูญเสียพลังงาน เข้ากันได้โดยตรง |
| ฟาร์มพลังงานหมุนเวียน |
-40 ° C ถึง 130 ° C ต่อต้านรังสียูวีความชื้นและการกัดกร่อนของดิน |
สเป็คสเป็คคีย์สปอตไลท์
- สาย 5 × 50 มม. ²:ความต้านทาน 0.387 Ω/km, คะแนนปัจจุบันของดิน 185a, ฝัก LSZH 2.0 มม.
- สายเคเบิล 3 × 240+2 × 120 มม. ²:ความต้านทาน 0.0754 Ω/km รองรับการส่งผ่านใต้ดิน 450a
ความเป็นผู้นำระดับโลกของ Shenghua: ทำไมวิศวกรไว้วางใจเรา
- มาตราส่วนการผลิต:สิ่งอำนวยความสะดวก 1.3m sqm, พนักงาน 5,000 คนและ ISO 9001/14001/OHSAS 18001 รับรองการรับรองความสอดคล้องแบบแบทช์กับแบทช์
- ความเป็นเลิศด้านการส่งออก:สายเคเบิลที่ใช้งานได้มากกว่า 60 ประเทศ - จากการขุดของออสเตรเลียไปจนถึงโครงสร้างพื้นฐานของโรมาเนีย
- การสนับสนุนตอบสนอง:MOQ 200 เมตร, 30% เงินฝากก่อนการผลิต, บรรจุภัณฑ์กลองไม้สำหรับการจัดส่งที่ปราศจากความเสียหาย
ข้อกำหนดทางเทคนิค
สิ่งก่อสร้าง
- ตัวนำ: ตัวนำทองแดงที่ติดอยู่ระดับ 2 ตาม IEC 60228
- ฉนวน: xlpe
- ปลอก: lszh
- แรงดันไฟฟ้าทดสอบ: 3.5kV/5 นาที
แอปพลิเคชัน
สายเคเบิลเหมาะสำหรับการวางแบบคงที่ใน AC 50Hz สำหรับการส่งไฟฟ้า
มาตรฐาน
- นานาชาติ: VDE0276, IECASTM, JS, BS
- จีน: GB/T 12706, GB/T 19666
- มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ใบรับรอง
- แรงดันไฟฟ้าอันดับ: 0.6/1kV
- อุณหภูมิตัวนำสูงสุด: ภายใต้ปกติ (90 ° C), เหตุฉุกเฉิน (130 ° C) หรือวงจรลัดไม่เกิน 5 วินาที (250 ° C) เงื่อนไข
- นาที. อุณหภูมิโดยรอบ: 0 ° C หลังจากการติดตั้งและเฉพาะเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่
- นาที. รัศมีการดัด: 20 x สายเคเบิล OD สำหรับแกนเดี่ยว, สายเคเบิล 15 x สำหรับมัลติคอร์
- CE, ROHS, KEMA และอื่น ๆ อีกมากมายตามคำขอ
สินค้าเชิงพาณิชย์
- MOQ: 200m
- เงื่อนไขการชำระเงิน: 30% t/t ก่อนการผลิต 70% t/t ก่อนส่งมอบ
- บรรจุ: กลองเหล็กไม้
ข้อมูลจำเพาะโดยละเอียด
| นาม หน้าตัด |
Strands No./dia ของตัวนำ |
ความหนาของฉนวน |
ปลอกหนา |
ประมาณ OD |
ประมาณ น้ำหนัก |
สูงสุด ความต้านทาน DC ของตัวนำ (20 ° C) |
การทดสอบแรงดันไฟฟ้า AC |
คะแนนปัจจุบันในอากาศ (a) |
คะแนนปัจจุบันในดิน (a) |
| 5 × 4 |
1/2.25 |
0.7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
1/2.76 |
0.7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5 × 10 |
7/1.38 |
0.7 |
1.8 |
19.0 |
699 |
1.83 |
3.5 |
60 |
77 |
