| ผู้ขับ: | ตัวนำอลูมิเนียม, CL.2 ตาม IEC 60228 | การกันความร้อน: | XLPE (โพลีเอทิลีนเชื่อมโยงข้าม) ได้รับการจัดอันดับที่ 90 OC |
|---|---|---|---|
| ข้อดี: | ความต้านทานการแก้ไข | โวลเตชั่น: | แรงดันไฟฟ้าปานกลาง |
| อุณหภูมิในการทำงาน: | 90 องศา | ฝัก: | PVC หรือ FR-PVC Type ST2 ถึง IEC 60502, Black |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายเคเบิล XLPE ทนต่อการกัดกร่อน,สายเคเบิลหุ้มฉนวน XLPE ของ Shenghua Cable,สายเคเบิลหุ้มฉนวน XLPE 15kV |
||

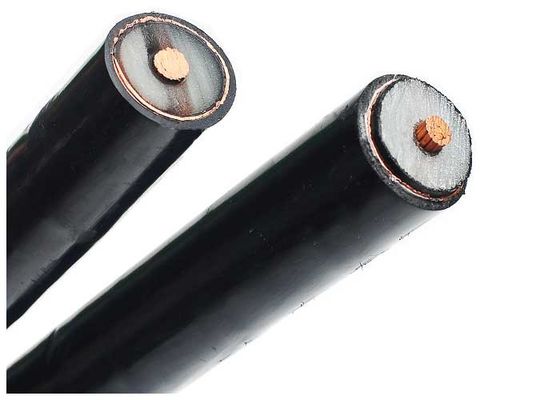

สายไฟฟ้าไฟฟ้าขนาดกลาง XLPE ติดกัน 8.7/15kV ความต้านทานต่อการกัดกร่อน
ในอุตสาหกรรมที่ความน่าเชื่อถือของพลังงานและความยาวนานของพื้นฐานกลุ่มเคเบิลเซี่ยงไฮ้ เชิงฮัว อยู่ในอันดับหนึ่งในผู้ผลิตเคเบิลชั้นนําของจีน ด้วยการส่งออกไปยังประเทศกว่า 30 ประเทศ.7/15kV XLPE ไฮโลสายไฟฟ้า ออกแบบสําหรับการใช้งานความดันกลาง สายไฟฟ้าเหล่านี้รวมกันความต้านทานต่อการกัดกรองที่ก้าวหน้าทําให้พวกเขาเป็นกระดูกสันหลังของเครือข่ายการกระจายพลังงานที่แข็งแรง.
สายไฟ Shenghua ใช้อุปกรณ์วิศวกรรมความแม่นยํา เพื่อเอาชนะสภาพแวดล้อมที่รุนแรง
การออกแบบนี้ขยายอายุการใช้งานไปเกิน 50 ปีในโรงงานปิโตรเคมี สถานที่ชายฝั่ง และการดําเนินงานเหมืองแร่
เชงฮัวปฏิบัติตามมาตรฐานสากลที่เข้มงวด
สายเคเบิลของเชงฮัวโด่งดังในสภาพแวดล้อมที่มีความเสี่ยงสูง
หมายเหตุสําคัญ: การตั้งค่าหลายแกนหลีกเลี่ยงกระแสหมุนเวียนในท่อแม่เหล็ก ราคาแบบที่ป้อมกัน (เช่น YJV22) ที่แนะนําสําหรับโซนความดันสูง
ข้อมูลหลักสําหรับสายท่อทองแดง 3 เอกของ Shenghua (8.7/15kV):
| หน่วยนํา (mm2) | ความหนาของเครื่องกันไฟ (มม.) | ความต้านทานแบบ DC (Ω/km) | เรตติ้งปัจจุบัน (A) |
|---|---|---|---|
| 3 × 120 | 4.5 | 0.253 | 235 (อากาศ/ดิน) |
| 3 × 240 | 4.5 | 0.125 | 370 (อากาศ) / 345 (ดิน) |
| 3 × 400 | 4.5 | 0.078 | 485 (อากาศ) / 440 (ดิน) |
ส่วนตัดสูงกว่า (เช่น 400 มม 2) สนับสนุนสถานีย่อยหรืออุตสาหกรรมหนักที่ต้องการภาระ 485A
การใช้งานสายไฟฟ้าแบบแอนโดล XLPE
สายเคเบิลนี้ใช้สําหรับอุปกรณ์ติดตั้ง เช่น เครือข่ายกระจายไฟฟ้าหรืออุปกรณ์อุตสาหกรรม สามารถติดตั้งในท่อสายเคเบิล ช่องแหลม หรือฝังตรงในดิน
การก่อสร้างสายไฟฟ้าไฟฟ้าแบบหัก XLPE
สกรีนขนส่ง: ครึ่งขนส่ง
การกันความร้อน: XLPE (โพลีเอเธลีนเชื่อมต่อ) ความหนา 90 OC
สกรีนประกอบด้วยความละเอียด:
หน้าจอ: เทปทองแดง
หมวก: PVC หรือ FR-PVC แบบ ST2 ถึง IEC 60502 สีดํา
มาตรฐานสําหรับสายไฟฟ้าไฟฟ้าแบบหัก XLPE
สากล: IEC 60502-2, IEC 60228,
จีน: GB/T 12706 (GB/T 18380-3 สําหรับ ZR-YJV เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความดันเฉพาะ: 8.7/15kV
อุณหภูมิสูงสุดของตัวนํา: ภายใต้สภาพปกติ (90 oC) สภาพฉุกเฉิน (130 oC) หรือสั้นไม่เกิน 5 s (250°C)
อุณหภูมิแวดล้อม ขั้นต่ํา 0 OC หลังจากการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x สายเคเบิล O.D สําหรับแกนเดียว
15 x สายเคเบิล O.D สําหรับหลายแกน
ใบรับรอง
CE, RoHS , KEMA และอื่น ๆ อีกมากมายตามคําขอ
สินค้า: MOQ: 200m
เงื่อนไขการชําระเงิน: 30% T/T ก่อนการผลิต 70% T/T ก่อนการจัดส่ง
บรรจุ: กลองเหล็กไม้
รายละเอียดของสายไฟฟ้าไฟฟ้าที่แยกจาก XLPE
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของเปลือก | ประมาณ. ยามเกิน |
ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 3 × 25 | 7/214 | 4.5 | 2.4 | 46.0 | 2072 | 1.2 | 30.5 | 95 | 100 |
| 3 × 35 | 7/252 | 4.5 | 2.6 | 48.0 | 2334 | 0.868 | 30.5 | 115 | 120 |
| 3 × 50 | 10/252 | 4.5 | 2.7 | 51.0 | 2598 | 0.641 | 30.5 | 135 | 140 |
| 3 × 70 | 14/252 | 4.5 | 2.8 | 55.0 | 2895 | 0.443 | 30.5 | 170 | 170 |
| 3 × 95 | 19/252 | 4.5 | 2.9 | 58.0 | 3462 | 0.32 | 30.5 | 205 | 210 |
| 3 × 120 | 24 ชั่วโมง52 | 4.5 | 3.0 | 61.0 | 3888 | 0.253 | 30.5 | 235 | 235 |
| 3 × 150 | 30/252 | 4.5 | 3.1 | 64.0 | 4416 | 0.206 | 30.5 | 270 | 260 |
| 3 × 185 | 37/252 | 4.5 | 3.2 | 68.0 | 4935 | 0.164 | 30.5 | 310 | 300 |
| 3 × 240 | 48/252 | 4.5 | 3.4 | 73.0 | 5712 | 0.125 | 30.5 | 370 | 345 |
| 3 × 300 | 61/252 | 4.5 | 3.5 | 77.0 | 6577 | 0. 1 | 30.5 | 420 | 390 |
| 3 × 400 | 61/297 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 |
