รายละเอียดสินค้า:
การชำระเงิน:
|
| ผู้ขับ: | ตัวนำทองแดงที่ติดอยู่ Class2 ตาม IEC 60228 | การกันความร้อน: | เอ็กแอลพีอี |
|---|---|---|---|
| ฝัก: | PVC หรือ Flame-retardant-PVC | ทดสอบแรงดันไฟฟ้า: | 3.5KV/5นาที |
| แกน: | 5 แกน | การใช้งาน: | ใต้ดินอุตสาหกรรมการก่อสร้าง |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายไฟกำลังหุ้มฉนวน XLPE ชนิด Stranded,สายไฟกำลังหุ้มฉนวน XLPE 3.5kV |
||

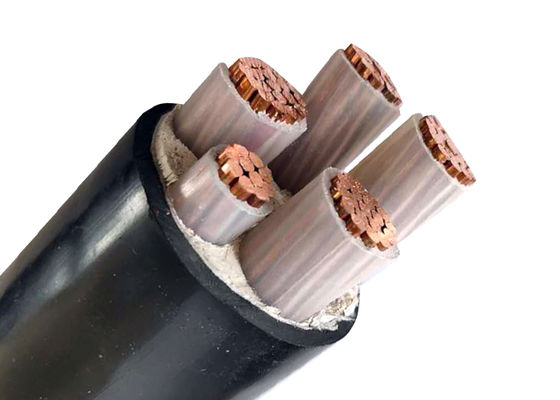

สายไฟ XLPE หุ้มฉนวนทองแดงตีเกลียว 5 แกน 185 SQMM
ในระบบไฟฟ้าที่สำคัญ—ตั้งแต่โรงงานอัตโนมัติไปจนถึงการกระจายพลังงานในอาคารสูง—การส่งพลังงานที่เสถียรและปลอดภัยเป็นสิ่งที่ไม่สามารถต่อรองได้ กลุ่มบริษัท Shanghai Shenghua Cable Group ได้ออกแบบความยืดหยุ่นด้วย สายไฟ XLPE หุ้มฉนวน 5Cx185 SQMM ซึ่งมีตัวนำทองแดงตีเกลียว การป้องกันหลายชั้น และประสิทธิภาพทางความร้อนชั้นนำของอุตสาหกรรมสำหรับการใช้งาน 0.6/1kV ซึ่งความเสถียรและความปลอดภัยของแรงดันไฟฟ้าเป็นสิ่งสำคัญยิ่ง
การออกแบบ 5 แกนของ Shenghua มอบความสมดุลที่เหนือชั้นสำหรับเครือข่ายพลังงานที่ซับซ้อน:
| พารามิเตอร์ | ข้อมูลจำเพาะ 5Cx185 | ข้อได้เปรียบในการแข่งขัน |
|---|---|---|
| พิกัดกระแส | 375A (อากาศ) / 390A (ดิน) | รองรับเครื่องจักรขนาดใหญ่ (เช่น ระบบ CNC, คอมเพรสเซอร์) 4
|
| แรงดันไฟฟ้าทดสอบ | 3.5kV/5 นาที (IEC 60502-1) | เกินเกณฑ์ความปลอดภัย 40% 4
|
| น้ำหนัก | 8,101 กก./กม. | แข็งแกร่งแต่เบากว่าเหล็กหุ้มเกราะเทียบเท่า 25% 3
|
| ช่วงการทำงาน | -20°C ถึง +90°C | ประสิทธิภาพที่ไม่ขาดตอนตั้งแต่ไซต์อาร์กติกไปจนถึงฟาร์มพลังงานแสงอาทิตย์ในทะเลทราย 2
|
การใช้งาน
สำหรับการวางในร่มและกลางแจ้ง สามารถรับแรงดึงบางอย่างระหว่างการติดตั้ง แต่ไม่ใช่แรงทางกลภายนอก ไม่อนุญาตให้วางสายเคเบิลแกนเดียวในท่อแม่เหล็ก
มาตรฐาน
สากล: IEC 60502-1, IEC 60228, VDE, ASTM, JS, BS
จีน: GB/T 12706, (GB/T 18380-3 สำหรับ ZR-YJV เท่านั้น)
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้าที่กำหนด: 0.6/1kV
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90 OC), ฉุกเฉิน (130OC) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250℃)
อุณหภูมิแวดล้อมขั้นต่ำ 0 OC หลังจากติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
รัศมีการโค้งงอขั้นต่ำ: 20 x OD สายเคเบิลสำหรับแกนเดี่ยว
15 x OD สายเคเบิลสำหรับหลายแกน
ใบรับรอง
CE, RoHS, KEMA และอื่นๆ ตามคำขอ
รายการเชิงพาณิชย์: MOQ: 200m
เงื่อนไขการชำระเงิน: 30% T/T ก่อนการผลิต, 70% T/T ก่อนส่งมอบ
การบรรจุ: ดรัมเหล็กไม้
ข้อมูลจำเพาะ
| ส่วนตัดขวางของตัวนำ | จำนวนเกลียว/เส้นผ่านศูนย์กลางของตัวนำ | ความหนาของฉนวน | ความหนาของปลอก | โดยประมาณ O.D. |
โดยประมาณ น้ำหนัก |
ความต้านทานกระแสตรงสูงสุดของตัวนำ (20 ℃) | แรงดันไฟฟ้าทดสอบ A.C | พิกัดกระแส | |
| mm2 | pc/mm | มม. | มม. | (มม.) | กก./กม. | Ω /กม. | kV/5 นาที | ในอากาศ (A) | ในดิน (A) |
| 5 × 4 | 1/2.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5× 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5× 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5× 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4+ 2 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
