รายละเอียดสินค้า:
การชำระเงิน:
|
| ผู้ขับ: | ตัวนำทองแดงควั่น | การกันความร้อน: | เอ็กแอลพีอี |
|---|---|---|---|
| ฝัก: | LSZH | ทดสอบแรงดันไฟฟ้า: | 3.5KV/5นาที |
| ชื่อสินค้า: | สายเคเบิลเพาเวอร์ PVC ฉนวน XLPE | หลัก: | มัลติคอร์ |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายนําทองแดง PVC,สายเคเบิลเซี่ยงไฮ เชียงฮัว,สายนําทองแดง |
||

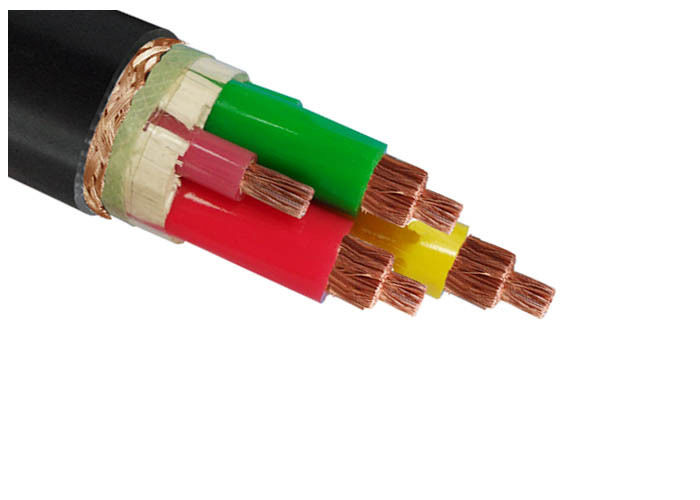

N2XY POWER CABLE CUPER สายไฟฟ้า
N2XY ทองแดงประสานงาน XLPE กันไฟฟ้า PVC
ในกระดูกสันหลังของเครือข่ายพลังงานอุตสาหกรรม จากเครือข่ายสมาร์ทไปยังฟาร์มพลังงานที่สามารถปรับปรุงได้บริษัทเซงฮัวเคเบิล กรุ๊ปของเซี่ยงไฮ้ ให้ความน่าเชื่อถืออย่างไม่ยอมแพ้ กับสายไฟฟ้าไฟฟ้าที่แยกกันด้วยสายไฟฟ้า N2XY Copper Conductor XLPE, ออกแบบมาเพื่อการส่ง 0.6/1kV ในสภาพแวดล้อมที่ต้องการที่ความร้อน ความชื้น และความเครียดทางกลคุกคามการแก้ไขที่ปกติ
| ปริมาตร | N2XY 3×150+2×70 | N2XY 4×185+1×95 | อัตราการทํางาน |
|---|---|---|---|
| เรตติ้งปัจจุบัน | 325A (อากาศ) / 345A (ดิน) | 375A (อากาศ) / 390A (ดิน) | พลังงานเครื่องจักรหนักในโรงงานเหล็ก / ศูนย์ข้อมูล |
| ความต้านทานของตัวนํา | 0.124 Ω/km (20°C) | 0.0991 Ω/km (20°C) | การสูญเสียพลังงานต่ํากว่า 18% เมื่อเทียบกับแกนอะลูมิเนียม |
| พลังงานทดสอบ | 3.5kV/5นาที | 3.5kV/5นาที | กว่าขั้นต่ําความปลอดภัย IEC 60502 3
|
| น้ําหนัก | 6,519 kg/km | 9,055 kg/km | น้ําหนักเบา แต่แข็งแกร่งสําหรับการติดตั้งระยะยาว |
สายเคเบิลของ Shenghua 符合:
โครงสร้าง
คอนดิกเตอร์: คอนดิกเตอร์ทองแดงที่ติดเชือก ประเภท 2 ตาม IEC 60228
การกันความร้อน: XLPE
หมวก: LSZH
ความดันการทดสอบ:3.5KV/5นาที
การใช้งาน
สายเคเบิลเหมาะสําหรับการวางคงที่ใน AC 50Hz สําหรับการส่งไฟฟ้า
มาตรฐาน
สากล: VDE0276,IECASTM,JS,BS
จีน: GB/T 12706, GB/T 19666
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ใบรับรอง
ความดันเฉพาะ:0.6/1kV
อุณหภูมิสูงสุดของตัวนํา: ภายใต้สภาพปกติ (90 oC) สภาพฉุกเฉิน (130 oC) หรือสั้นไม่เกิน 5 s (250°C)
อุณหภูมิแวดล้อม ขั้นต่ํา 0 OC หลังจากการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x สายเคเบิล O.D สําหรับแกนเดียว
15 x สายเคเบิล O.D สําหรับหลายแกน
CE, RoHS , KEMA และอื่น ๆ อีกมากมายตามคําขอ
สินค้า: MOQ: 200m
เงื่อนไขการชําระเงิน: 30% T/T ก่อนการผลิต 70% T/T ก่อนการจัดส่ง
บรรจุ: กลองเหล็กไม้
รายละเอียด
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของเปลือก | ประมาณ. ยามเกิน |
ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 5 × 4 | ครึ่งหนึ่ง25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | ครึ่งหนึ่ง76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 7/138 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/178 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/214 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/252 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 10/252 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 14/252 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4 + 2 × 25 | 1/2.25 บวก 1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 2 × 4 | 1/2.76 บวก 1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 2 × 6 | 7/1.38 บวก 1/28 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/138 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/178 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/178 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | ครึ่งหนึ่ง76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2.52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2.52 บวก 10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2.52 บวก 14/252 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2.52 บวก 24/252 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2.52 บวก 30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38 บวก 1/28 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/138 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/178 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/178 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52 บวก 10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52 บวก 14/252 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52 บวก 24/252 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52 บวก 30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
