รายละเอียดสินค้า:
การชำระเงิน:
|
| เฟสคอนเดอร์เตอร์: | อลูมิเนียม | ตัวนำที่เป็นกลาง: | อลูมิเนียมอัลลอยด์ |
|---|---|---|---|
| การกันความร้อน: | เอ็กแอลพีอี | ความดันเฉพาะ: | 0.6/1เควี |
| คอร์: | 4 | แอปพลิเคชัน: | สายไฟเหนือศีรษะ |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายไฟเหนืออากาศ,สายไฟ Shenghua,สายไฟรวมบนอากาศแบบมีสายนำ |
||

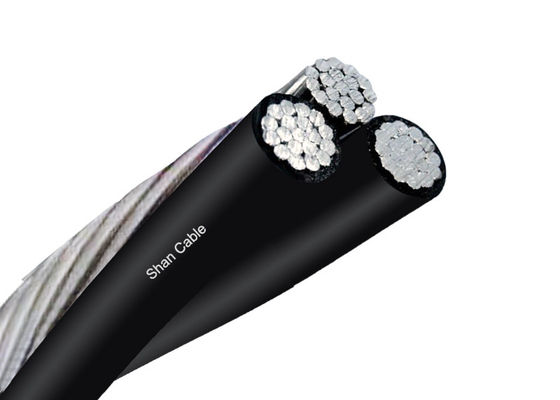

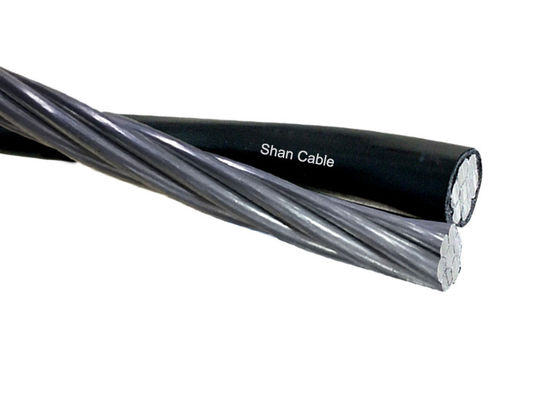

สายไฟฟ้าระดับอากาศ พร้อมสายส่ง 1 ตัว
คําอธิบาย
3 วงนําระยะ + 1 วงนํา Messenger
สายไฟฟ้า Bundled ที่ออกแบบสําหรับสายการกระจายอากาศมีตัวส่งข่าวเฉลี่ยที่แยกกันจาก AAAC ซึ่งตัวนําระยะอะลูมิเนียมที่แยกกันถูกม้วนเป็นกระพริกสายเคเบิลมีค่า 0.6/1(1.2) kV และสอดคล้องกับ IEC60502
การก่อสร้าง
a) ขั้นตอน - วงจรขั้นตอนจะต้องเป็น H68 สภาพของสารนําอลูมิเนียมและคอมเพ็กท์วงกลม stranged
b) นิวเทรลหรือเมเซนเจอร์ - คอนดิกเตอร์นิวเทรลหรือเมเซนเจอร์จะต้องเป็นคอนดิกเตอร์สกัดอลูมิเนียมและมีเส้นวงกลมที่ผสมผสาน
2. การกันความร้อน:
ช่วง, คอนดักเตอร์เฉลี่ยจะถูกผลักดันด้วยพอลีเอธีเลน ((PE) เป็นการปิด
รายการรายละเอียดทางเทคนิค
| หน่วยนําระยะ | |||||||||||
| พื้นที่ตัดข้ามชื่อ | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| จํานวนแกน | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| จํานวนสายไฟขั้นต่ํา | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ความหนาของอุปกรณ์ประกอบความร้อน | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| กว้างของแกนแยก | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| สูงสุด ความต้านทาน DC ที่ 20 °C | โอม/กิโลเมตร | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| ปัจจุบันระดับที่ลมไม่ลม | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| อุณหภูมิ = 30°C | |||||||||||
| อุณหภูมิของตัวนํา = 75°C | |||||||||||
| คอนดิกเตอร์ตัวส่ง | |||||||||||
| พื้นที่ตัดข้ามชื่อ | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| จํานวนสายไฟขั้นต่ํา | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ความหนาของอุปกรณ์ประกอบความร้อน | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| กว้างของแกนแยก | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| สูงสุด ความต้านทาน DC ที่ 20 °C | โอม/กิโลเมตร | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| ความจุในการหัก | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| สายเคเบิลเสร็จ | |||||||||||
| กว้างโดยรวมประมาณ | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ประมาณน้ําหนักของสายไฟ | กิโลกรัม/กม | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| ความยาวของบรรจุ | m/กลอง | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
เราสามารถตอบโจทย์ตารางการจัดส่งที่เข้มงวดที่สุด ตามคําสั่งซื้อการปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าของโครงการทั่วไปและการเกินค่าใช้จ่าย.
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และโค้ล. ปลายสายเคเบิลถูกปิดด้วยเทปติดต่อด้วยตัวเอง BOPP และหมวกปิดที่ไม่ใช้ไฮกรอสโกปิกเพื่อปกป้องปลายสายเคเบิลจากความชื้น.การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า.
