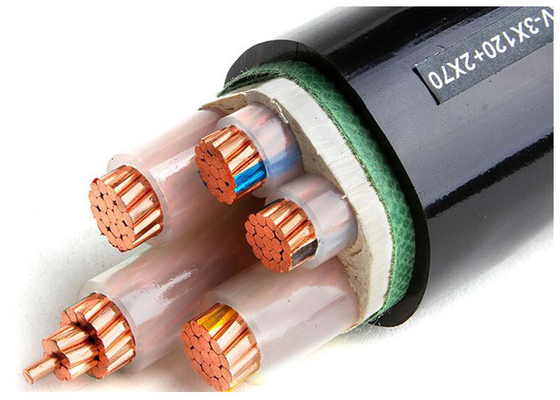

สายไฟฟ้า Shenghua ความดันต่ํา สายไฟฟ้าหลากหลายแกนทองแดง Xlpe สายไฟฟ้า IEC 60228 ชั้น 2

สายไฟฟ้าความดันต่ําหลายแกน ทองแดงไฟฟ้า XLPE ติดต่อไฟฟ้า LV พร้อมใบรับรอง


โครงสร้างพื้นฐานการชาร์จรถยนต์ที่มีความมั่นคงในอนาคตต้องการสายไฟที่ฉลาดกว่า: การแก้ไข XLPE ของ Shenghua

90°C เรตติ้งต่อเนื่อง + 160°C ความอ้วนฉุกเฉินสําหรับเครื่องชาร์จเร็วและอุปกรณ์ใต้ดิน

ด้วยการคาดว่ายอดขายรถยนต์ EV ทั่วโลกจะเกิน 40 ล้านรายปีโดย 2030 (IEA) ปัญหาการอุ่นเกินและความยั่งยืนในสายชาร์จเป็นปัญหาที่สําคัญShenghua Power Cable ตอบโจทย์ปัญหานี้ด้วยสายไฟฟ้าไฟฟ้าขนาดต่ํา XLPE, ออกแบบมาเพื่อรับมือความร้อนต่อเนื่อง 90 °C และ 160 °C ความอ้วนระยะสั้น ผ่านการรับรองใน 150kW + DC รถชาร์จเร็วและสถานีชาร์จใต้ดินการออกแบบที่ได้รับการรับรองจาก CE + KEMA ของเรารวมกันกันหนอน XLPE และ FR-PVC อุปกรณ์ครอบคลุมเพื่อกําจัดความเสี่ยงของการบดลงทางอุณหภูมิในขณะที่รับประกัน EMI การป้องกันสําหรับการจัดส่งพลังงานที่มั่นคง

เหตุผลที่ XLPE มีผลงานดีกว่าในแอปพลิเคชันชาร์จ EV

1. ความทนทานต่อความร้อน:

   • 90 °C การทํางานต่อเนื่อง: XLPE เงาะกันทนต่อการอ่อนนุ่มหรือละลายภายใต้ภาระความแรงสูงในขณะนี้, ไม่เหมือนกับสายพีวีซีธรรมดา (สูงสุด 70 °C)


   • ความอดทนในกรณีฉุกเฉิน 160 °C: สนับสนุนกระแสไฟฟ้าในช่วงระยะชาร์จสูงสุด (ตัวอย่างเช่น เครื่องชาร์จเซอร์ Tesla V3)



2. EMI ป้องกัน:

   • สกรีนเทปทองแดง: ป้องกันการรบกวนของไฟฟ้าจากสายไฟฟ้าที่อยู่ใกล้เคียงกัน เพื่อให้แน่ใจว่ามีการปฏิบัติตามแนวทาง EMC ของ CE 2014/30/EU



3. ความทนทานทางกล:

   • คลาส 5 ผ่าตัดยืดหยุ่น: ทนทาน 10,000 + วงจรโค้งในระบบการชาร์จถอด


   • FR-PVC Sheath : กันไฟ (IEC 60332-3 ประเภท A) และทนต่อ UV สําหรับการใช้ในภายนอก / ภายใต้ดิน



พิสูจน์ได้ในกรณีการชาร์จที่มีความต้องการสูง

• เครื่องชาร์จเร็วแบบ DC 150kW +: การตั้งค่า 3×150mm2 + 1×95mm2 ส่งกระแสไฟฟ้า 500A โดยไม่ใช้การบดความร้อน


• ช่องทางใต้ดิน: รุ่น LSZH (Low Smoke Zero Halogen) ตอบสนองมาตรฐานความหนาแน่นของควัน DIN 4102 สําหรับโรงจอดรถปิด


• การปรับปรุงสถานีน้ํามัน: วัสดุปกป้องที่ทนน้ํามันป้องกันการทําลายล้างจากการไหลน้ํามัน (ทดสอบตามมาตรฐาน ISO 6722)



รายละเอียดเทคนิค

ทําไมต้องเลือก Shenghua สําหรับโครงการชาร์จรถยนต์

• การปรับปรุงอย่างรวดเร็ว: ปรับขนาดตัวนํา (1.5 หมวด 400 มม.2), เสื้อเกราะ (สายเหล็ก/สวา) และสีหมวก (ดํา/เหลืองเขียว) ภายใน 7 วัน


  .
• ความสอดคล้องทั่วโลก: ตอบสนอง IEC 60228, GB / T 33594 (มาตรฐานการชาร์จ EV) และ EN 50620 (พื้นฐานการชาร์จ EU)


  .
• ความปลอดภัยแบบไร้ฮาโลเจน: ตัวเลือก LSZH ลดความเสี่ยงจากควันพิษในอุโมงค์/อาคารสูง



การประยุกต์ใช้: สายไฟฟ้าแบบ XLPE Isulated Cable ใช้เป็นสายการกระจายและส่งไฟฟ้าที่ระดับความดัน 0.6/1KV

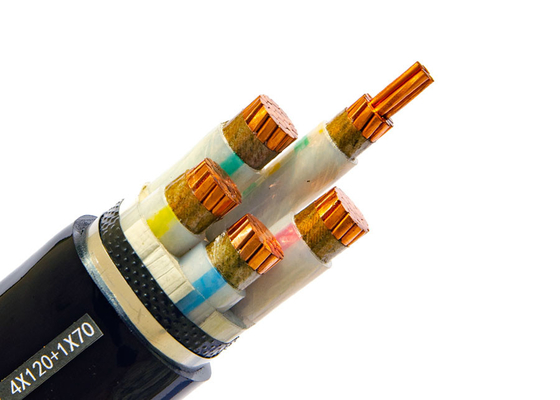

การก่อสร้าง


คําแนะนําในการสั่งซื้อ

ความดันเฉพาะ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จํานวนคาร์ และการจําแนกสําหรับคาร์เคเบิล
ขนาดและโครงสร้างของตัวนํา
ประเภทของการปิด
มีเกราะหรือไม่มีเกราะ หากมีเกราะ ประเภทของเกราะและวัสดุ
ความ จําเป็น ของ ผ้าห่ม
ความยาวของสายไฟฟ้าและความต้องการในการบรรจุ
ความต้องการอื่น ๆ


ข้อมูลทางเทคนิค: ความดันเฉพาะ:0.6/1kV ความดันต่ํา
อุณหภูมิสูงสุดของตัวนํา: ภายใต้สภาพปกติ (90°C) สภาพฉุกเฉิน (130°C) หรือสั้นไม่เกิน 5 s (250°C)
อุณหภูมิแวดล้อม ขั้นต่ํา 0 OC หลังจากการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x สายเคเบิล O.D สําหรับแกนเดียวโดยไม่มีเกราะ
15 x สาย O.D สําหรับหลายแกน โดยไม่มีเกราะ
15 x สายไฟฟ้า O.D สําหรับแกนเดียวที่มีเกราะ
12 x สาย O.D สําหรับหลายแกนพร้อมกับเกราะ

มาตรฐาน: สากล: IEC 60502, IEC 60228, (IEC 60332-3 สําหรับ FR-type เท่านั้น)
ประเทศจีน: GB/T 12706 (GB/T 18380-3 สําหรับชนิด FR เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS, DIN, VDE และ ICEA ตามคําขอ

การติดตั้ง

1. อุณหภูมิการติดตั้งไม่ควรเกิน 20 °C หากอุณหภูมิภายในต่ํากว่า 0 °C คาเบลควรอุ่นก่อน
2.รัศมีโค้งของสายไฟฟ้าไม่ควรน้อยกว่า 8 ครั้ง
3. หลังจากการติดตั้ง, สายไฟฟ้าควรกับการทดสอบแรงดันยืนสําหรับ 15 นาที. 3.5kv DC

ปริมาตรเทคนิค:

การบรรจุและการจัดส่ง: เราสามารถตอบสนองตารางการจัดส่งที่เข้มงวดที่สุดตามคําสั่งซื้อการปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าของโครงการทั่วไปและการเกินค่าใช้จ่าย.
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และม้วน. จุดสุดท้ายของสายเคเบิลถูกปิดด้วยเทปติดต่อด้วยตัวเอง BOPP และหมวกปิดที่ไม่ใช้อุปกรณ์ระบายความชื้นเพื่อปกป้องจุดสุดท้ายของสายเคเบิลจากความชื้น.การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า.





บริการหลังการขาย


เรา, บริษัทเซงฮัวเคเบิล กรุ๊ปเซี่ยงไฮ้ เป็นผู้เชี่ยวชาญในด้าน R&D และการผลิตเคเบิลและสายไฟ เราผ่านการรับรองระบบคุณภาพนานาชาติ ISO9001: 2008 ((ZDHY),ซึ่งครอบคลุมกระบวนการทั้งหมดของการจัดการของบริษัท. ระบบควบคุมคุณภาพที่ครบถ้วนได้ถูกวางไว้เพื่อให้แน่ใจว่าผลิตภัณฑ์ตรงกับมาตรฐานสากลบริการดีเยี่ยม และแบรนด์ที่รู้จักกันดี. "ยึดมั่นในการรับประกันคุณภาพ, ถวายใจเพื่อให้ผู้ใช้กับผลิตภัณฑ์ที่น่าเชื่อถือเสมอ" คือความมุ่งมั่นของเรากับคุณภาพผลิตภัณฑ์ของบริษัทของเราถูกประกันโดย PICC (บริษัทประกันภัยประชาชนของจีน)นอกจากนี้ เรายังให้การรับประกันเฉพาะอย่างยิ่ง ดังต่อไปนี้

1.เรารับประกันว่าเราจะปฏิบัติตามความต้องการของระยะเวลาการรับประกันที่ระบุในสัญญา

2เราจะผลิตตามรายละเอียดนี้ และสินค้าจะใหม่ ไม่ใช้อัตราใหม่เราจะจัดส่งสินค้าอย่างครบถ้วนตามข้อตกลง.

3การรับประกันจะยังคงมีอายุ 12 เดือนหลังจากสินค้า
จากนั้นตามกรณีได้ถูกส่งไปและรับที่ปลายทาง
ที่ระบุใน SCC หรือ 18 เดือนหลังจากวันที่ขนส่งจากท่าเรือหรือ
สถานที่บรรจุในประเทศที่มา ตามระยะเวลาที่สิ้นสุดก่อน

4ในช่วงระยะเวลาการรับประกันผู้ซื้อสามารถประกาศโดยตรงกับผู้ผลิตในรูปแบบเขียนหรือโดยตัวแทนถ้ามีปัญหาใด ๆ ในคุณภาพของสินค้าผู้ผลิตจะซ่อมแซมหรือเปลี่ยนภายในเวลาที่เหมาะสมและจะรับค่าใช้จ่ายทั้งหมดที่เกี่ยวข้องกับเรื่องนี้
