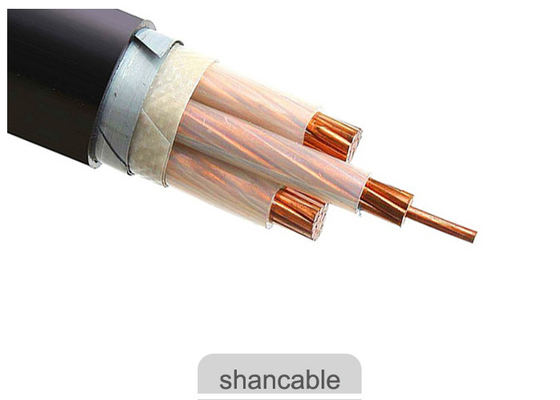

สายเคเบิลหุ้มฉนวนทองแดงหลายแกน XLPE ตัวนำไฟฟ้าแรงดันต่ำ 1kv
-
-
ภาพใหญ่ :
สายเคเบิลหุ้มฉนวนทองแดงหลายแกน XLPE ตัวนำไฟฟ้าแรงดันต่ำ 1kv
|
รายละเอียดสินค้า:
| สถานที่กำเนิด: |
เซียงไฮ้ประเทศจีน |
| ชื่อแบรนด์: |
SHANCABLE |
| ได้รับการรับรอง: |
ISO,CE,IEC,TUV,KEMA |
| หมายเลขรุ่น: |
YJV22 0.6-1KV |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: |
ตกลงกันได้ |
| ราคา: |
สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: |
กลองไม้ |
| เวลาการส่งมอบ: |
10 วัน |
| เงื่อนไขการชำระเงิน: |
L / C, T / T |
| สามารถในการผลิต: |
100KM / สัปดาห์ |
|
รายละเอียดสินค้า
| ตัวนำ: |
ตัวนำทองแดงที่ควั่นขนาดกะทัดรัด, Cl.2 ตามมาตรฐาน IEC 60228 |
ฉนวนกันความร้อน: |
XLPE (polyethylene cross-linked) ที่อันดับ 90 OC |
| แกน: |
มัลติคอร์ |
สีฉนวน: |
สีแดง, สีเหลือง, สีฟ้า |
| อุณหภูมิในการทำงาน: |
90 องศา |
ปลอก: |
PVC หรือ FR-PVC ชนิด ST2 เป็น IEC 60502, สีดำ |
| บริษัท: |
กลุ่มเซิงหัว |
ยี่ห้อ: |
เอส เคเบิล |
| เน้น: |
สายฉนวน xlpe, สายเคเบิลหุ้มฉนวน xlpe |
สายเคเบิลหุ้มฉนวนทองแดงหลายแกน XLPE ตัวนำไฟฟ้าแรงดันต่ำ 1kv
การก่อสร้าง
ตัวนำ: ตัวนำทองแดงที่ควั่นขนาดกะทัดรัด, Cl.2 ตามมาตรฐาน IEC 60228
ฉนวนกันความร้อน: XLPE (polyethylene cross-linked) ที่อันดับ 90 OC
เปลือกด้านใน: PVC ชนิด ST2 ถึง IEC 60502, สีดำ
ประเภทเกราะ: เกราะเหล็กคู่
เปลือก: PVC หรือ FR-PVC ชนิด ST2 ถึง IEC 60502, สีดำ
การประยุกต์ใช้งาน
สำหรับวางในร่มและกลางแจ้ง สามารถรับแรงฉุดระหว่างการติดตั้ง แต่ไม่สามารถใช้แรงเชิงกลจากภายนอก ไม่อนุญาตให้วางสายเคเบิลแกนเดียวในท่อแม่เหล็ก
มาตรฐาน
ระหว่างประเทศ: IEC 60502-1, IEC 60228,
จีน: GB / T 12706, (GB / T 18380-3 สำหรับ ZR-YJV เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า: 0.6 / 1kV
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90 O C), ฉุกเฉิน (130 O C) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃) เงื่อนไข
นาที. อุณหภูมิแวดล้อม 0 O C หลังจากการติดตั้งและเฉพาะเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่
นาที. รัศมีการดัด: 20 x สาย OD สำหรับแกนเดียว
สาย OD 15 x สำหรับมัลติคอร์
ใบรับรอง
CE, RoHS,, KEMA และอื่น ๆ ตามคำขอ
รายการเชิงพาณิชย์: ขั้นต่ำ: 200m
เงื่อนไขการชำระเงิน: 30% T / T ก่อนการผลิต, 70% T / T ก่อนส่งมอบ
บรรจุ: กลองเหล็กไม้
ข้อมูลจำเพาะ
| Nom หน้าตัดของตัวนำ | เส้นเลขที่ / Dia ของตัวนำ | ความหนาของฉนวน | ความหนาของเทปเหล็ก | ความหนาของฝัก | ประมาณ OD | ประมาณ น้ำหนัก | แม็กซ์ ความต้านทาน DC ของตัวนำ (20 ℃) | การทดสอบแรงดันไฟฟ้ากระแสสลับ | คะแนนปัจจุบัน |
| มม. 2 | เครื่องคอมพิวเตอร์ / mm | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | (mm) | กก. / กม. | Ω / กม | กิโลโวลต์ / 5min | ในอากาศ (A) | ในดิน (A) |
| 3 × 4 | 1 / 2.25 | 0.7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1 / 2.76 | 0.7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7 / 1.38 | 0.7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7 / 1.78 | 0.7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7 / 2.14 | 0.9 | 2x0.2 | 2.0 | 25.0 | 1371 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 7 / 2.52 | 0.9 | 2x0.2 | 2.0 | 27.0 | 1724 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 10 / 2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 14 / 2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19 / 2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 24 / 2.52 | 1.2 | 2x0.5 | 2.5 | 42.0 | 4642 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 30 / 2.52 | 1.4 | 2x0.5 | 3.0 | 48.0 | 5767 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 37 / 2.52 | 1.6 | 2x0.5 | 3.0 | 51.0 | 6895 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48 / 2.52 | 1.7 | 2x0.5 | 3.0 | 56.0 | 8617 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61 / 2.52 | 1.8 | 2x0.5 | 3.0 | 59.0 | 10928 | 0.0601 | 3.5 | 505 | 515 |
