| ชื่อสินค้า: | สายเคเบิลหุ้มฉนวน XLPE ขนาด 33kV | ขนาด: | 35mm2 ถึง 1,000 mm2 |
|---|---|---|---|
| จำนวนแกน: | 3 แกน | มาตรฐาน: | IEC 60502-2, IEC 60228 |
| ใบสมัคร: | สำหรับวางในร่มและกลางแจ้ง | แรงดันไฟฟ้า: | 33KV |
| ตัวอย่างฟรี: | ใช่ | การประกัน: | 24 เดือน |
| บริษัท: | กลุ่มเซิงหัว | ยี่ห้อ: | เอส เคเบิล |
| เน้น: | สายเคเบิลหุ้มฉนวน xlpe,สายไฟฟ้า xlpe |
||
แกนตัวนำทองแดงสามแกน XLPE สายเคเบิลแรงดันไฟฟ้าฉนวนขนาด 11kV

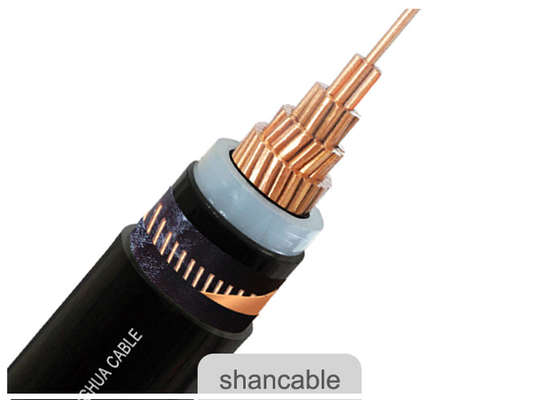

การก่อสร้าง
ตัวนำ: ตัวนำทองแดงที่ควั่นขนาดกะทัดรัด, Cl.2 ตามมาตรฐาน IEC 60228
หน้าจอตัวนำ: กึ่งตัวนำ
ฉนวนกันความร้อน: XLPE (polyethylene cross-linked) ที่อันดับ 90 OC
หน้าจอฉนวน: กึ่งตัวนำ
หน้าจอ: เทปทองแดง
เปลือก: PVC หรือ FR-PVC ชนิด ST2 ถึง IEC 60502, สีดำ
การประยุกต์ใช้งาน
สำหรับวางในร่มและกลางแจ้ง สามารถรับแรงฉุดระหว่างการติดตั้ง แต่ไม่สามารถใช้แรงเชิงกลจากภายนอก ไม่อนุญาตให้วางสายเคเบิลแกนเดียวในท่อแม่เหล็ก
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับ ZR-YJV เท่านั้น)
จีน: GB / T 12706, (GB / T 18380-3 สำหรับ ZR-YJV เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า: 6 / 10kV
อุณหภูมิตัวนำสูงสุด: ภายใต้ปกติ (90 O C), ฉุกเฉิน (130 O C) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃) เงื่อนไข
นาที. อุณหภูมิแวดล้อม 0 O C หลังจากการติดตั้งและเฉพาะเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่
นาที. รัศมีการดัด: 20 x สาย OD สำหรับแกนเดียว
สาย OD 15 x สำหรับมัลติคอร์
ข้อมูลจำเพาะ
| Nom หน้าตัดของตัวนำ | เส้นเลขที่ / Dia ของตัวนำ | ความหนาของฉนวน | ความหนาของฝัก | ประมาณ OD | ประมาณ น้ำหนัก | แม็กซ์ ความต้านทาน DC ของตัวนำ (20 ℃) | การทดสอบแรงดันไฟฟ้ากระแสสลับ | คะแนนปัจจุบัน | |
| มม. 2 | เครื่องคอมพิวเตอร์ / mm | มิลลิเมตร | มิลลิเมตร | (mm) | กก. / กม. | Ω / กม | กิโลโวลต์ / 5min | ในอากาศ (A) | ในดิน (A) |
| 1 × 25 | 7 / 2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37 / 2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61 / 2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1,000 | 91 / 3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7 / 2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30 / 2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
