รายละเอียดสินค้า:
การชำระเงิน:
|
ตัวนำ: | อลูมิเนียม | ฉนวนกันความร้อน: | XLPE |
---|---|---|---|
ปลอก: | พีวีซี | จำนวนแกน: | 1 |
แรงดันไฟฟ้า: | 1KV-35KV | วัสดุเกราะ: | ลวดเหล็กหรือเทปเหล็ก |
จอภาพ: | สาย / เทป Coope | ||
แสงสูง: | armored electrical cable,armoured electric cable |

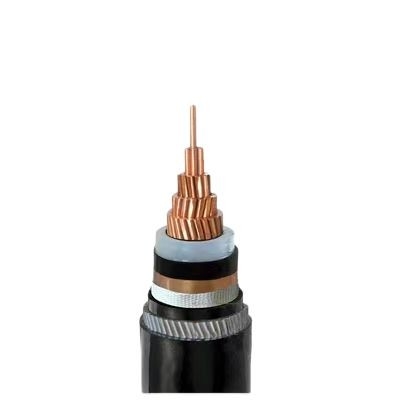

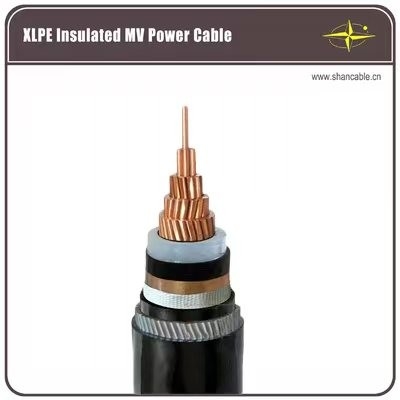

ปลั๊กตัวนำอลูมิเนียมไฟฟ้าหุ้มฉนวนที่กำหนดเอง, สายไฟหุ้มเกราะ
คำอธิบาย :
CU / XLPE / S T A / PVC, IEC 60502
IEC 60502, IEC 60228 , GB / T 12706.1-2008
CE, CCC, KEMA
ก่อสร้าง
ตัวนำ: สายอลูมิเนียมตัวนำไฟฟ้าวงโคจรเป็นเส้นตรงตามมาตรฐาน IEC 60228 ชั้น 2
ฉนวนกันความร้อน: XLPE / A
หน้าจอ: ลวดทองแดง / เทป
ด้านใน: PVC
เกราะ: ลวดเหล็กชุบสังกะสีหรือเทป
ปลอก: PVC ชนิด ST 2 ถึง IEC 60502, ดำ
หมายเหตุ: สีฉนวนตามมาตรฐานหรือ ความต้องการของลูกค้า
การประยุกต์ใช้งาน
ใช้สำหรับสายส่งและสายส่งไฟฟ้าที่มีแรงดันไฟฟ้าอยู่ที่ 35kv และต่ำกว่า เมื่อเทียบกับสายไฟพีวีซีที่หุ้มฉนวนแล้วสายไฟ XLPE จะมีลักษณะเฉพาะของการใช้พลังงานไฟฟ้ากลไกความร้อนและความทนทานต่อความชราทนต่อสภาพแวดล้อมและทนต่อการกัดกร่อนของสารเคมีได้ดีนอกจากโครงสร้างที่เรียบง่ายน้ำหนักเบาไม่มีข้อ จำกัด และค่าเผื่ออุณหภูมิสูงสำหรับการทำงานในระยะยาว
สำหรับ Layling ในร่มและกลางแจ้ง สามารถรับแรงดึงระหว่างการติดตั้งได้ แต่ต้องไม่ใช้กำลังทางกลภายนอก มาตรฐาน
International: IEC 60502, IEC 60228
จีน: GB / T 12706.1-2008
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้าที่ได้รับ: 2-35 kV
สูงสุด อุณหภูมิของ Conductor : ปกติ ( 9 0 ° C ), ลัดวงจรไม่เกิน 5 วินาที ( 16 0 ° C เมื่อพื้นที่ส่วนใต้ 30 0 มม. 2 , 14 0 องศาเซลเซียส เมื่อพื้นที่ส่วนเหนือ 30 0 มม. 2 )
นาที เอ็มเอ็ มมีน : สายเคเบิ้ลต้องอุ่นก่อนหากอุณหภูมิห้องต่ำกว่า 0 ° C
นาที. รัศมีการดัด: สายแกนเดี่ยว 20 ( d + D) ± 5%
สายเคเบิลมัลติคอร์ 15 ( d + D) ± 5%
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคำขอ
4 ตารางแรงดัน, แกนและส่วนตัดขวาง
ชิ้น | ประเภท A, B | 3.6 / 6kV | 6 / 10kV | 8.7 / 15KV | 12 / 20KV | 18 / 30kV | 21 / 35kV |
ประเภท A, B | 6 / 6kV | 8.7 / 10kV | 12 / 15KV | 18 / 20KV | - | 26 / 35kV | |
แกนเดี่ยว | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
สามแกน | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
สายเคเบิลที่มีแรงดันไฟฟ้าประเภท A ถูกใช้ในสถานการณ์ที่ต้องใช้ไม่เกิน 1 นาที ของเวลาในการต่อสายดิน สำหรับสายไฟที่มีแรงดันไฟฟ้าจัดหมวดหมู่ B ระยะเวลาในการต่อสายดินจะไม่เกิน 1 ชั่วโมงสูงสุด เวลาที่ใช้งานไม่เกิน 8 ชั่วโมงความผิดพลาดของพื้นประจำปีรวมกันไม่ควรเกิน 125 ชั่วโมงหมวด C รวมถึงระบบทั้งหมดที่คาดว่าจะเป็นประเภท A และ B
