รายละเอียดสินค้า:
การชำระเงิน:
|
| ตัวนำ: | ทองแดง | ฉนวนกันความร้อน: | XLPE |
|---|---|---|---|
| การดัด: | 15XO.D | ตัวอย่าง: | ฟรี |
| สีฉนวน: | สีแดง, สีเหลือง, สีฟ้า | อุณหภูมิในการทำงาน: | 90 องศา |
| ปลอก: | ZR-PVC ประเภท ST2 ถึง IEC 60502 | ||
| แสงสูง: | สายฉนวน xlpe,สายเคเบิลหุ้มฉนวน xlpe |
||
แกนตัวนำทองแดงสามแกน XLPE สายเคเบิลแรงดันไฟฟ้าฉนวนขนาด 11kV

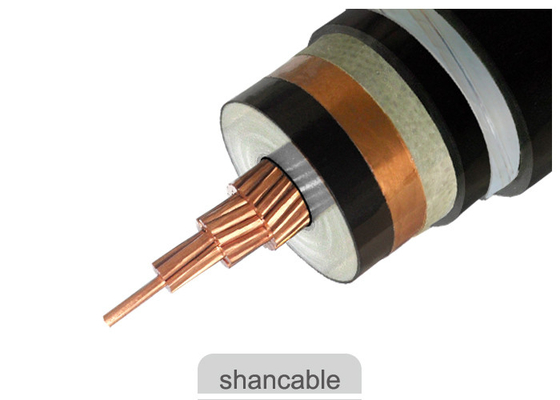

การก่อสร้าง
ตัวนำ: ตัวนำทองแดงที่ควั่นขนาดกะทัดรัด, Cl.2 ตามมาตรฐาน IEC 60228
หน้าจอตัวนำ: กึ่งตัวนำ
ฉนวนกันความร้อน: XLPE (polyethylene cross-linked) ที่อันดับ 90 OC
หน้าจอฉนวน: กึ่งตัวนำ
หน้าจอ: เทปทองแดง
เปลือก: PVC หรือ FR-PVC ชนิด ST2 ถึง IEC 60502, สีดำ
รหัสชื่อ:
YJ: ฉนวนกันความร้อน XLPE
V: ปลอกพีวีซี
32: เกราะลวดเหล็ก
22: เครื่องป้องกันเทปเหล็ก
72: เกราะลวดอลูมิเนียม —1 แกน
62: เครื่องป้องกันเทปสแตนเลส - 1 แกน
ZR: ทนต่อเปลวไฟ
ใบสมัคร
สำหรับวางในร่มและกลางแจ้ง สามารถรับแรงฉุดระหว่างการติดตั้ง แต่ไม่สามารถใช้แรงเชิงกลภายนอก ไม่อนุญาตให้วางสายเคเบิลแกนเดียวในท่อแม่เหล็ก
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228
จีน: GB / T 12706
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
แรงดันไฟฟ้า: 6 / 10kV
อุณหภูมิตัวนำสูงสุด: ภายใต้ปกติ (90 O C), ฉุกเฉิน (130 O C) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃) เงื่อนไข
นาที. อุณหภูมิแวดล้อม 0 O C หลังจากการติดตั้งและเฉพาะเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่
นาที. รัศมีการดัด: 20 x สาย OD สำหรับแกนเดียว
สาย OD 15 x สำหรับมัลติคอร์
| Nom หน้าตัดของตัวนำ | เส้นเลขที่ / Dia ของตัวนำ | ความหนาของฉนวน | ความหนาของเปลือกด้านใน | Dia ของลวดเกราะ | ความหนาของฝัก | ประมาณ OD | ประมาณ น้ำหนัก | แม็กซ์ ความต้านทาน DC ของตัวนำ (20 ℃) | การทดสอบแรงดันไฟฟ้ากระแสสลับ | คะแนนปัจจุบัน | |
| mm2 | เครื่องคอมพิวเตอร์ / mm | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | (mm) | กก. / กม. | Ω / กม | กิโลโวลต์ / 5min | ในอากาศ (A) | ในดิน (A) |
| 3 × 50 | 10 / 2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14 / 2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19 / 2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24 / 2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30 / 2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37 / 2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48 / 2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61 / 2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61 / 2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
